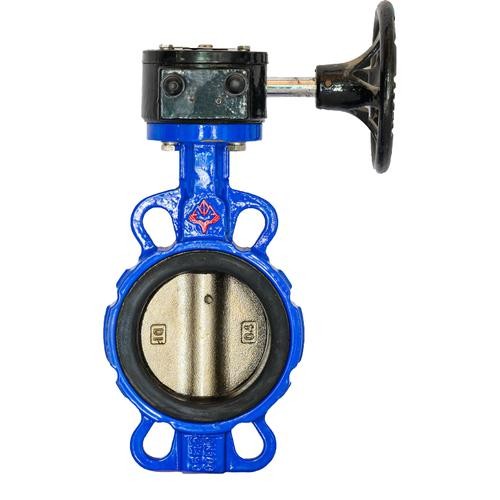

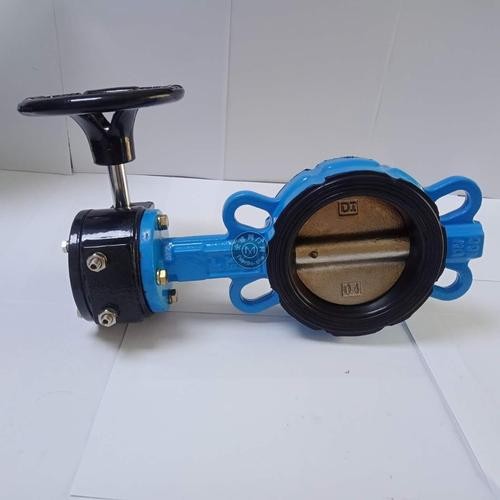

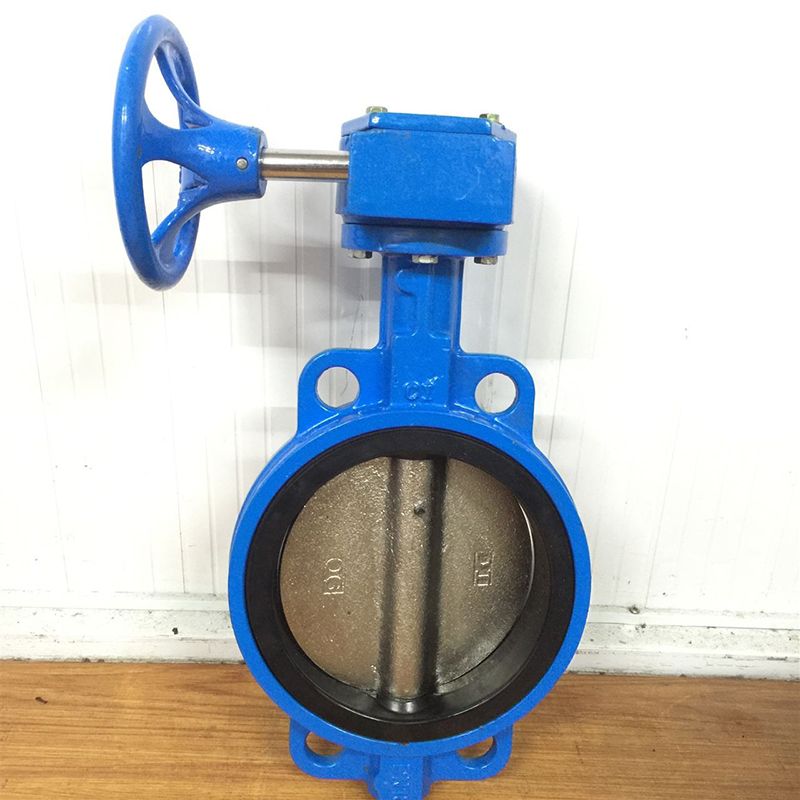

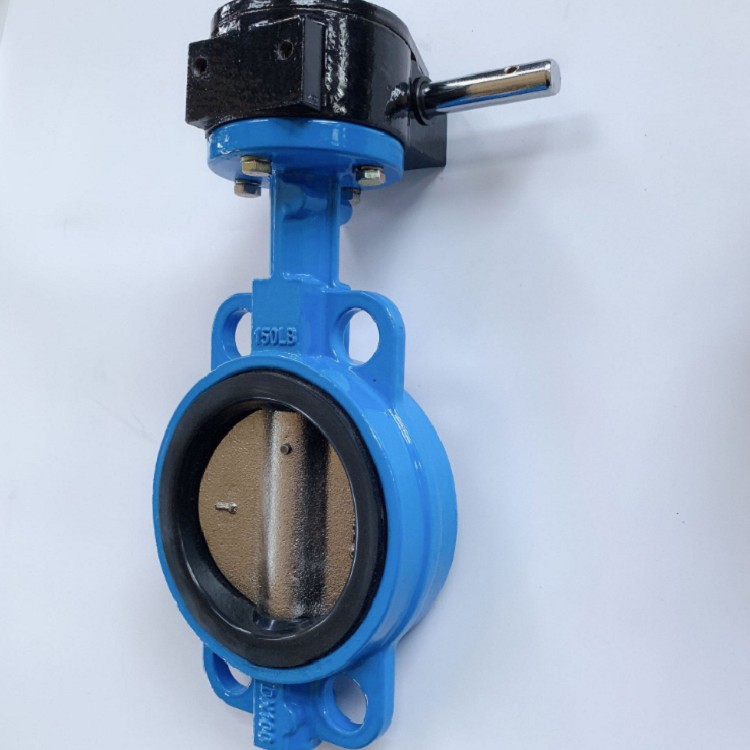

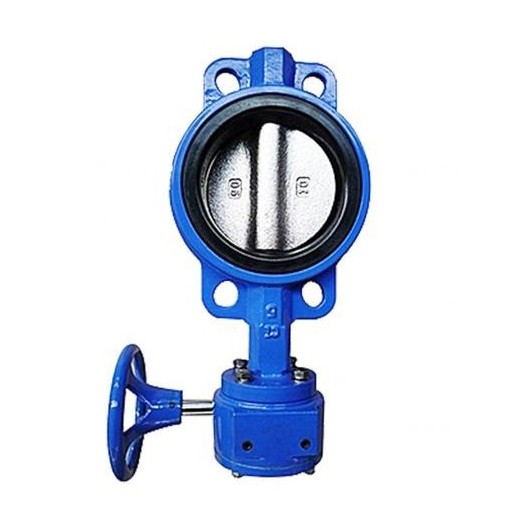

Válvula borboleta wafer com engrenagem helicoidal

A FYL é uma fábrica localizada em Tianjin, China, especializada na produção de diversos tipos de válvulas. A válvula borboleta Wafer com engrenagem helicoidal é um dos principais produtos da FYL; esta válvula combina uma estrutura compacta tipo wafer com um atuador manual de engrenagem helicoidal fácil de operar, tornando-a adequada para aplicações de controle de fluidos em uma ampla variedade de sistemas de tubulação.

Enviar consulta

Descrição do produto

Visão geral do produto:

A válvula borboleta wafer com engrenagem helicoidal foi projetada para controle eficiente e confiável de líquidos, gases ou lamas em sistemas de tubulação. Esta válvula utiliza um disco circular (a “borboleta”) como mecanismo de fechamento, que gira em torno de um eixo perpendicular ao fluxo. Ao girar o disco, ele abre ou fecha a válvula, regulando assim o fluxo do meio.

Principais recursos:

Corpo tipo wafer: O design do wafer é compacto e leve, facilitando a instalação entre flanges em uma tubulação sem a necessidade de perfuração adicional do flange. Ele é mantido no lugar por meio de parafusos que passam pelos flanges e pelo corpo da válvula.

Operação da engrenagem helicoidal: A válvula é equipada com um atuador de engrenagem helicoidal, que permite a operação manual. O mecanismo de engrenagem helicoidal reduz o esforço necessário para operar a válvula, proporcionando controle preciso com força manual mínima.

Disco e sede: O disco da válvula borboleta Wafer com engrenagem helicoidal geralmente é feito de materiais duráveis, como aço inoxidável, e a sede é forrada com um elastômero como EPDM, PTFE ou borracha, garantindo uma vedação hermética para evitar vazamentos.

Válvula quarto de volta: Este tipo de válvula é operada com um simples giro de 90 graus da alavanca ou engrenagem, tornando-a uma opção rápida e eficiente para aplicações de ligar/desligar ou estrangulamento.

Controle de fluxo: A válvula borboleta fornece excelente controle de fluxo com baixas quedas de pressão, tornando-a adequada para aplicações de estrangulamento e isolamento.

Resistência à corrosão: Com opções de materiais como aço inoxidável, ferro dúctil ou outras ligas de alta qualidade, essas válvulas oferecem alta resistência à corrosão, adequadas para uso em diversas aplicações químicas, de tratamento de água e industriais.

Faixa de tamanho: Disponível em uma variedade de tamanhos para acomodar diferentes diâmetros de tubos, normalmente variando de 2 polegadas (50 mm) a 48 polegadas (1200 mm) ou mais.

Aplicações:

· Sistemas de abastecimento e tratamento de água

· Sistemas HVAC

· Oleodutos e gasodutos

· Indústrias químicas e farmacêuticas

· Processamento de alimentos e bebidas

· Usinas de geração de energia

Vantagens:

· Design que economiza espaço

· Baixa manutenção

· Fácil de instalar e operar

· Longa vida útil

Parâmetro

Teste de casca (MPa)	1,5MPa、2,4MPa、3,0MPa
Teste de vedação (MPa)	1,1MPa、1,76MPa、2,2MPa
Operação	Volante, pneumático, elétrico, engrenagem helicoidal
meio aplicável	Água, esgoto, água do mar, ar, vapor

Engrenagem sem-fim

DN	L±2	D1	H2	H1	Zd	nm
150	56	240	185	140	4-Φ22	8-M20
200	60	295	215	175	4-Φ22	8-M20
250	68	350	245	206	4-Φ22	12-M20
300	78	400	285	242	4-Φ22	16-M20
350	78	460	305	265	4-Φ22	16-M20
400	102	515	357	308	4-Φ22	16-M20
450	114	565	385	330	4-Φ26	20-M24
500	127	620	450	350	4-Φ26	20-M24
600	154	725	510	410	4-Φ30	20-M27
700	168	840	550	480	4-Φ30	20-M27
