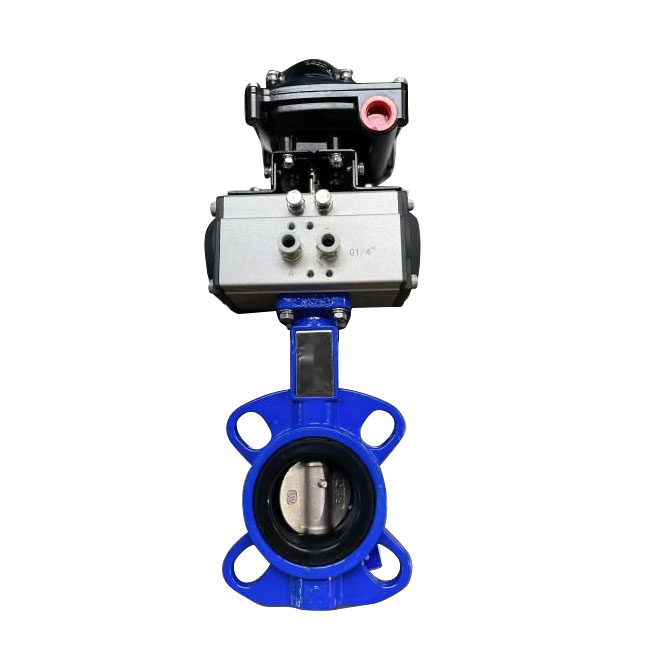

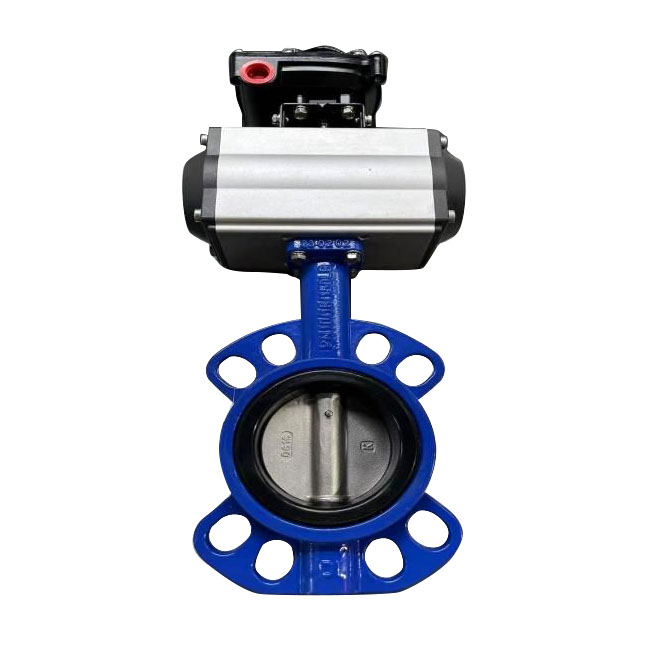

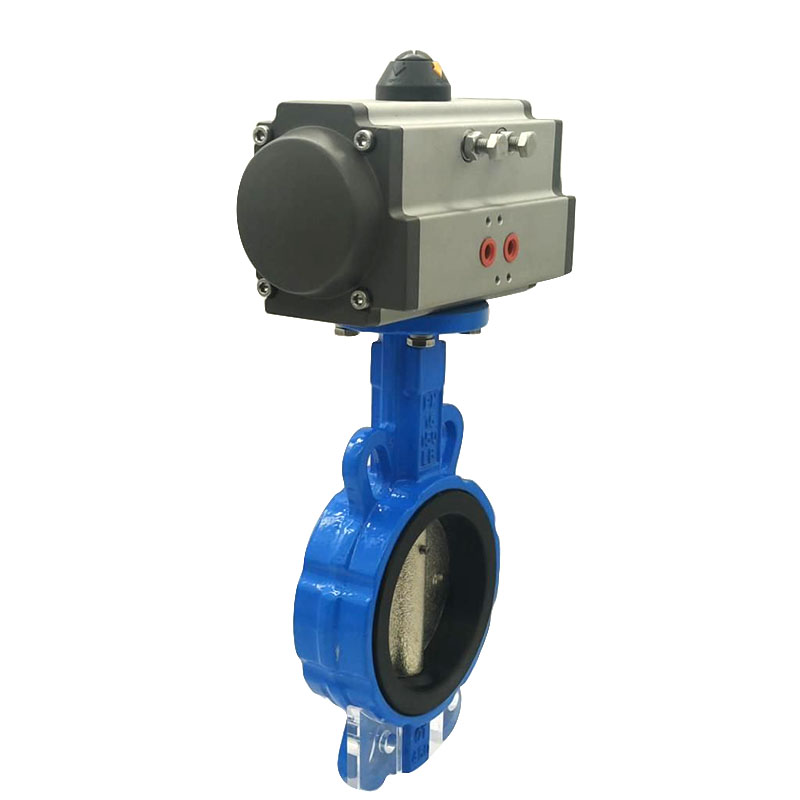

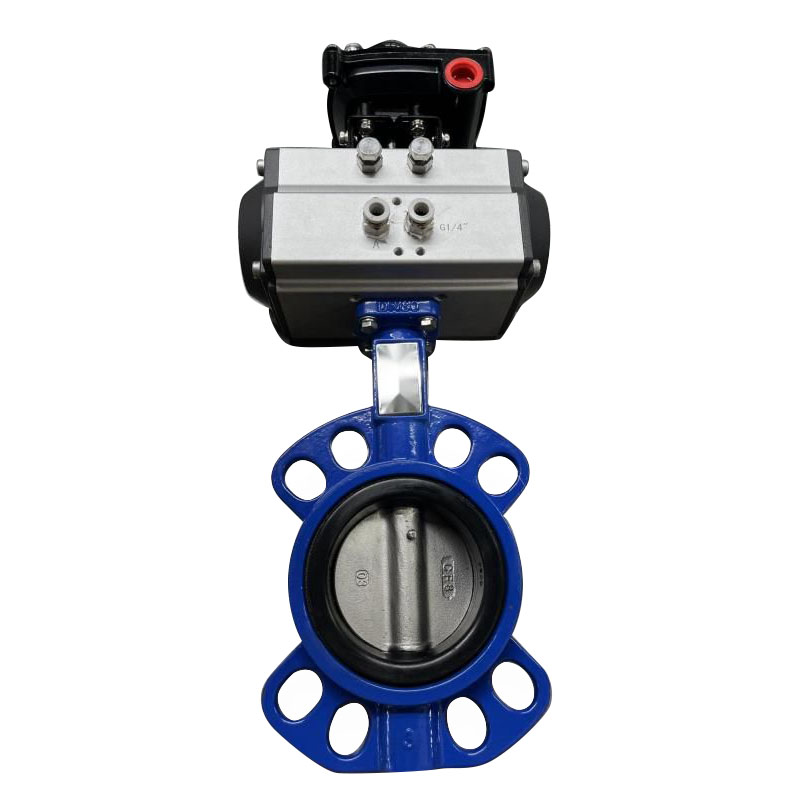

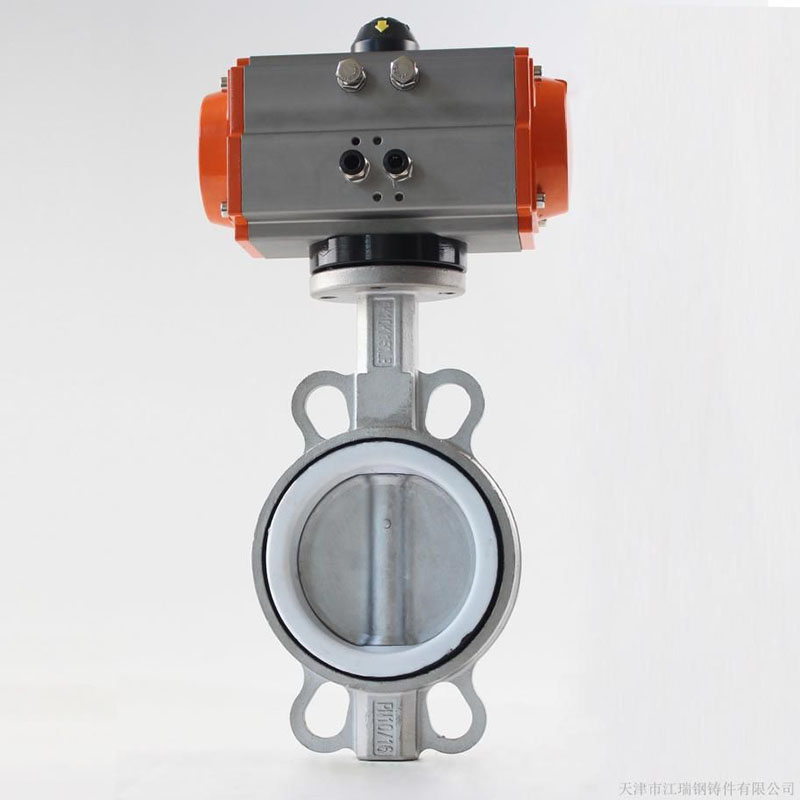

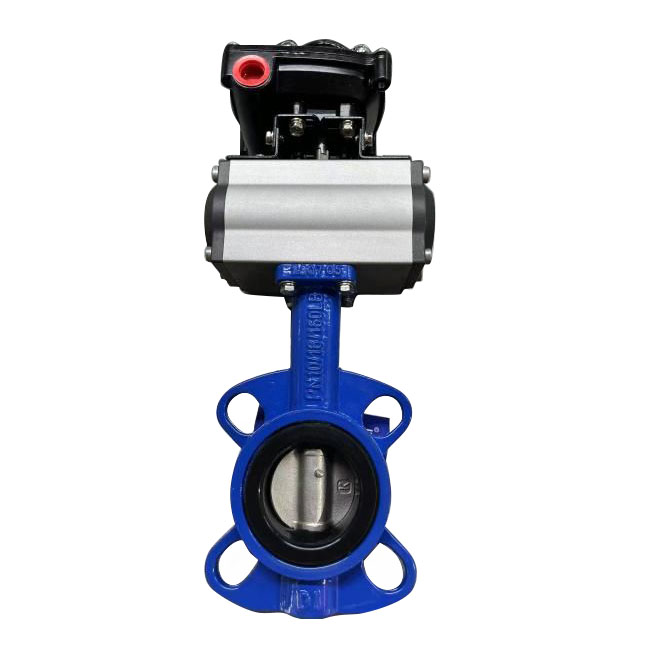

Válvula borboleta pneumática wafer
A válvula borboleta pneumática Wafer da FYL foi projetada especificamente para aplicações de controle de fluidos industriais. Beneficiando-se de técnicas de fabricação de precisão e da seleção de materiais premium, ele oferece alta eficiência operacional e estabilidade de longo prazo, tornando-o amplamente adaptável a uma ampla gama de meios e ambientes operacionais. Acionada por um atuador pneumático, a válvula oferece atuação precisa e responsiva, facilitando a integração perfeita em sistemas de controle automatizados. Além disso, sua estrutura em estilo wafer garante uma instalação conveniente e com economia de espaço, ao mesmo tempo em que fornece desempenho de vedação confiável, capaz de obter um fechamento sem vazamentos.
Enviar consulta
Descrição do produto
A Válvula Borboleta Pneumática Wafer é uma solução versátil e confiável para controlar o fluxo de fluidos em uma ampla gama de aplicações industriais. Fabricada com engenharia de precisão e materiais de alta qualidade, esta válvula combina desempenho eficiente com durabilidade. A válvula borboleta pneumática Wafer da FYL conta com a confiança de engenheiros em todo o mundo por seu desempenho consistente e longa vida útil.
Principais recursos
Atuação Pneumática
Esta válvula borboleta está equipada com um atuador pneumático, permitindo um controle preciso e rápido do fluxo de fluido. Ele garante uma operação suave e pode ser integrado a sistemas automatizados para controle contínuo de processos. Nossa válvula borboleta pneumática Wafer suporta configurações de dupla ação e retorno por mola.
Projeto de bolacha
A válvula apresenta um design wafer que economiza espaço, o que permite fácil instalação entre flanges. Ele garante uma conexão segura e sem vazamentos, reduzindo o tempo e os custos de instalação. A válvula borboleta pneumática Wafer da FYL é compatível com flanges PN10, PN16 e ANSI 150.
Aplicações versáteis
Adequado para uma variedade de meios, incluindo água, ar, gases e alguns fluidos corrosivos. Sua construção robusta o torna ideal para uso em indústrias como química, farmacêutica, processamento de alimentos e muito mais. A válvula borboleta pneumática Wafer da FYL se adapta aos requisitos específicos do seu processo.
Selo à prova de bolhas
A válvula borboleta foi projetada para fornecer uma vedação hermética quando fechada, evitando vazamentos e minimizando o risco de contaminação em processos críticos. Nossa válvula borboleta pneumática Wafer atende aos padrões de vazamento ISO 5208 Taxa A.
Materiais de alta qualidade
Fabricado com materiais duráveis, como aço inoxidável, aço carbono ou outras ligas resistentes à corrosão, garantindo longevidade e resistência a ambientes agressivos. A FYL oferece materiais de corpo incluindo ferro dúctil, CF8, CF8M e WCB para a válvula borboleta pneumática wafer.
Manutenção fácil
O design da válvula facilita a manutenção rápida e simples, reduzindo o tempo de inatividade e os custos associados. A substituição da sede em nossa válvula borboleta pneumática Wafer pode ser realizada sem remover o atuador.
Indicador de posição
Um indicador visual de posição está integrado na válvula, permitindo que os operadores monitorem rapidamente o status da válvula. Sensores de proximidade opcionais estão disponíveis para feedback remoto na válvula borboleta pneumática wafer.
Ampla gama de tamanhos
Disponível em vários tamanhos para acomodar diferentes requisitos de tubulações, garantindo compatibilidade com sua aplicação específica. A válvula borboleta pneumática wafer da FYL varia de DN50 a DN600 (2 a 24 polegadas).
Vantagens Técnicas
A válvula borboleta pneumática Wafer da FYL incorpora vários avanços de engenharia. O sistema de vedação da haste utiliza anéis de vedação triplos para evitar vazamentos externos. O perfil do disco é otimizado para baixa resistência ao fluxo, reduzindo a queda de pressão na válvula. Nossa válvula borboleta pneumática Wafer também apresenta um design de haste à prova de explosão para maior segurança. Todas as unidades passam por 100% de testes de pressão e inspeção de vazamento na sede antes do envio.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Faixa de tamanho | DN50 - DN600 (2" a 24") |
| Material do corpo | Ferro Dúctil, CF8 (SS304), CF8M (SS316), Aço Carbono WCB |
| Material do disco | SS304, SS316, Duplex 2507, Alumínio Bronze |
| Material do assento | EPDM, NBR, Viton, PTFE, Silicone |
| Classificação de pressão | PN10, PN16, Classe 150 |
| Tipo de atuador | Dupla ação ou retorno por mola (abertura/fechamento à prova de falhas) |
| Sinal de controle | 4-20mA, 0-10V (com posicionador) ou On-Off com válvula solenóide |
| Faixa de temperatura | -20°C a +200°C dependendo do material do assento |
Parâmetro
|
Teste de casca (MPa) |
1,5 MPa, 2,4 MPa, 3,0 MPa |
|
Teste de vedação (MPa) |
1,1MPa、1,76MPa、2,2MPa |
|
Operação |
Volante, pneumático, elétrico, engrenagem helicoidal |
|
meio aplicável |
Água, esgoto, água do mar, ar, vapor |
| tamanho | Conectar dimensão | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | H | H1 | φD | φD1 | n-- φd | L | |||
| PN10 | PN16 | PN10 | PN16 | ||||||
| DN50 | 168 | 131 | 70 | 125 | 125 | 97 | 4-20 | 4-20 | 42 |
| DN65 | 219 | 148 | 72 | 145 | 145 | 112 | 4-20 | 4-20 | 45 |
| DN80 | 249 | 155 | 90 | 160 | 160 | 127 | 4-20 | 4-20 | 45 |
| DN100 | 274 | 171 | 108 | 180 | 180 | 160 | 4-20 | 4-20 | 52 |
| DN125 | 274 | 193 | 120 | 210 | 210 | 188 | 4-20 | 4-20 | 55 |
| DN150 | 355 | 210 | 134 | 240 | 240 | 216 | 4-23 | 4-23 | 56 |
| DN200 | 417 | 246 | 166 | 295 | 295 | 268 | 4-23 | 4-23 | 61 |
| DN250 | 452 | 282 | 206 | 350 | 355 | 330 | 4-23 | 4-26 | 66 |
| DN300 | 585 | 311 | 234 | 400 | 410 | 384 | 4-23 | 4-26 | 77 |
| DN350 | 685 | 345 | 265 | 460 | 470 | 422 | 4-23 | 4-26 | 77 |
| DN400 | 743 | 377 | 297 | 515 | 525 | 473 | 4-26 | 4-30 | 86 |
| DN450 | 857 | 412 | 331 | 565 | 585 | 526 | 4-26 | 4-30 | 104 |
| DN500 | 935 | 440 | 361 | 620 | 650 | 577 | 4-26 | 4-33 | 130 |
Serviços de personalização (OEM / ODM)
oferece serviços abrangentes de OEM e ODM para a válvula borboleta pneumática wafer. Nossa equipe de engenharia pode desenvolver soluções personalizadas com base em seus desenhos ou requisitos específicos. As opções de personalização incluem:
- Suportes especiais de montagem do atuador (padrão Namur ou VDI/VDE 3845)
- Revestimentos de disco personalizados, incluindo Halar, PFA ou niquelagem sem eletrólito
- Pescoço estendido para tubulações isoladas ou aplicações de serviço frio
- Rotulagem privada e embalagens personalizadas com a identidade da sua marca
- Materiais de liga especial para ambientes altamente corrosivos
Nossos técnicos trabalham em estreita colaboração com os clientes para garantir que cada válvula borboleta pneumática wafer atenda às necessidades exatas da aplicação. Entregamos com sucesso projetos OEM para clientes no Oriente Médio, Sudeste Asiático e Europa.
Certificações e Garantia de Qualidade
A válvula borboleta pneumática Wafer da FYL é fabricada sob rigorosos sistemas de gerenciamento de qualidade. Nossas certificações incluem:
- Sistema de gestão de qualidade certificado ISO 9001:2015
- Certificação CE (PED 2014/68/UE) para o mercado europeu
- Certificação opcional ATEX para áreas perigosas (Zona 2 e Zona 22)
- Aprovação WRAS para aplicações de água potável
- Teste de segurança contra incêndio API 607 para configurações específicas
Cada válvula borboleta pneumática Wafer passa por teste de carcaça, teste de vazamento da sede e teste funcional do atuador antes do envio. Os relatórios de teste estão disponíveis mediante solicitação.
Serviço pós-venda e entrega
Suporte Pré-Vendas
Nossa equipe oferece serviço de cotação on-line 7x24 para solicitações urgentes e pequenas. Oferecemos consultoria técnica de produtos, apresentamos e demonstramos produtos e conduzimos projetos de produtos e soluções completas de acordo com as necessidades do cliente para a Válvula Borboleta Pneumática Wafer.
Serviço de vendas
Acompanhamos o progresso da produção e damos feedback aos clientes a tempo. Fotos semanais de produção e vídeos de inspeção podem ser compartilhados para seu pedido de válvula borboleta pneumática wafer.
Serviço Pós-Venda
Verificamos se os clientes estão satisfeitos com os produtos e resolvemos problemas durante a instalação. A FYL oferece garantia de 12 meses para todos os produtos de válvula borboleta pneumática Wafer, com assistência técnica remota vitalícia e disponibilidade de peças de reposição por mais de 10 anos.
Expedição e Logística
Enviamos via marítima, aérea ou ferroviária para mais de 60 países em todo o mundo. Cada válvula borboleta pneumática wafer é embalada de forma segura em caixas de madeira compensada com filme anticorrosivo e dessecante. O prazo de entrega padrão é de 15 a 25 dias; Os pedidos OEM normalmente requerem de 4 a 6 semanas. Informações de rastreamento em tempo real são fornecidas para cada remessa.
Perguntas frequentes (FAQ)
Q1: Qual é a taxa de vazamento padrão para a válvula borboleta pneumática Wafer FYL?
R: Nossa válvula borboleta pneumática wafer atinge ISO 5208 Taxa A (zero vazamento visível) sob pressão nominal. Para projetos de sede macia, garantimos um fechamento hermético em ambas as direções do fluxo.
Q2: A válvula pode ser integrada aos sistemas PLC existentes?
R: Sim. Fornecemos válvulas solenóides Namur, posicionadores de 4-20 mA e unidades de feedback compatíveis com Siemens, Allen-Bradley e outros controladores importantes. A válvula borboleta pneumática Wafer está pronta para automação.
Q3: Qual é o intervalo de manutenção típico?
R: Em condições normais de operação, recomendamos inspeção visual a cada 6 meses. O atuador pneumático requer lubrificação periódica. Nosso projeto de válvula borboleta pneumática Wafer permite a substituição rápida da sede sem remover a válvula da tubulação, minimizando o tempo de inatividade.
Q4: Vocês oferecem versões à prova de explosão?
R: Sim, fornecemos atuadores e acessórios com certificação ATEX e IECEx para áreas classificadas (zonas de gás 1 e 2, zonas de poeira 21 e 22). Especifique os requisitos ao solicitar a válvula borboleta pneumática Wafer.
Q5: Qual é a quantidade mínima de pedido para tamanhos personalizados?
R: Para tamanhos padrão, MOQ é de 1 peça para itens em estoque. Para materiais OEM, como aço inoxidável Duplex ou revestimentos especiais, o MOQ é normalmente de 5 a 10 peças. Somos flexíveis para pedidos de teste da válvula borboleta pneumática wafer.
Q6: Quanto tempo dura o período de garantia?
R: A FYL oferece uma garantia de 12 meses para todos os produtos da Válvula Borboleta Pneumática Wafer a partir da data de envio. As peças defeituosas serão substituídas gratuitamente. O suporte técnico está disponível durante a vida útil do produto.
