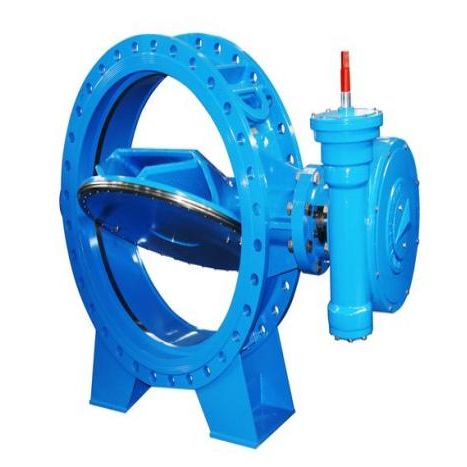

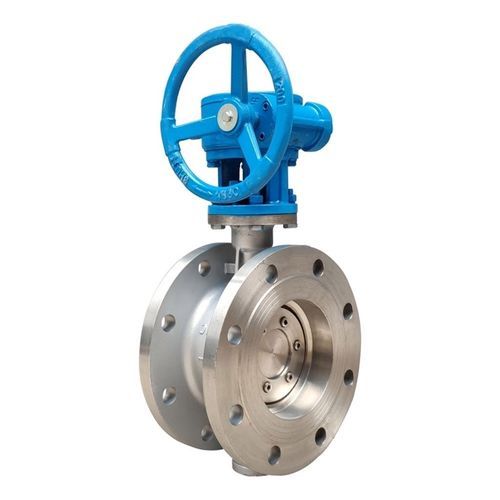

Válvula borboleta com flange excêntrica dupla com sede de metal

FYL tem fábrica localizada em Tianjin, China. Fábrica especializada na produção de diversos tipos de válvulas. A válvula borboleta com flange excêntrica dupla com sede de metal é um dos principais produtos. Nossos produtos têm boa qualidade e vantagem de preço, também empresa disponível para fabricar produtos OEM. Bem-vindo a perguntas de todo o mundo.

Enviar consulta

Descrição do produto

NossoVálvula borboleta com flange excêntrica dupla com sede de metalfoi projetada para superar as limitações das válvulas tradicionais com sede de borracha. Ao usar um par de vedação metal-metal de alta qualidade, garantimos que a válvula permaneça funcional mesmo sob flutuações extremas de temperatura e pressão.

Marca: FYL (Tianjin Fuyaolai Technology Co., Ltd.)

Padrão de projeto: ANSI, DIN, JIS, BS, GB

Tipo de vedação: vedação rígida de metal bidirecional ou unidirecional

Temperatura operacional: -29°C a 425°C (dependendo do material)

Principais características da válvula borboleta de flange excêntrica dupla com sede de metal FIL

Projeto Excêntrico Duplo: O eixo é deslocado do centro da sede e do centro do tubo. Este “deslocamento duplo” garante que o disco saia da sede imediatamente após a abertura, reduzindo o atrito e evitando a deformação da sede.
Vedação cônica inclinada: A válvula borboleta com flange dupla excêntrica de sede metálica apresenta uma superfície de sede cônica inclinada. À medida que a válvula fecha, a placa borboleta “encaixa” na sede, criando uma vedação mais apertada à medida que a pressão aumenta.
Fácil Manutenção: Uma das características de destaque do projeto FYL é que o anel de vedação pode ser substituído sem desmontar totalmente a válvula da linha, reduzindo significativamente o tempo de inatividade.
Baixa resistência ao fluxo: O design aerodinâmico do disco garante capacidade máxima de fluxo e queda mínima de pressão.

Tabela de Especificações Técnicas

Parâmetros	Detalhes da especificação
Nome do produto	Válvula borboleta com flange excêntrica dupla com sede de metal
Diâmetro Nominal	DN50 - DN2400 (2" - 96")
Classificação de pressão	PN10, PN16, PN25, PN40 / Classe 150, 300
Material do corpo	WCB, CF8, CF8M, Ferro Dúctil, SS316L
Material do assento	Aço Inoxidável (SS304/316) + Aço Estelite / Cr-Mo
Tipo de conexão	Flange Dupla (RF, RTJ)
Operação	Engrenagem Manual, Atuador Elétrico, Pneumático, Hidráulico
Mídia Aplicável	Água, vapor, óleo, gás, produtos químicos corrosivos

Por que escolher a FYL: nossas vantagens de fabricação

Como uma fábrica especializada localizada em Tianjin, China,FIL(Tianjin Fuyaolai Technology Co., Ltd.) passou mais de 15 anos aperfeiçoando a produção doVálvula borboleta com flange excêntrica dupla com sede de metal .

Serviços especializados de OEM/ODM: Não vendemos apenas peças prontas para uso. Nossos técnicos podem projetar soluções personalizadas de válvula borboleta com flange dupla excêntrica de sede metálica com base em seus requisitos específicos de torque, acidez do meio ou espaço de instalação.
Rigoroso controle de qualidade: Cada válvula borboleta de flange excêntrica dupla com sede de metal passa por testes de vazamento de sede e carcaça de alta pressão antes de sair da fábrica para garantir 100% de conformidade com os padrões internacionais.
Experiência de exportação global: Da Europa ao Médio Oriente, os nossos produtos são confiáveis em diversos climas e projetos de infraestrutura.

Aplicações Industriais

A versatilidade doVálvula borboleta com flange excêntrica dupla com sede de metaltorna a escolha preferida para:

Tratamento de Água: Sistemas de drenagem e abastecimento de grande volume.
Centrais Elétricas: Circulação de água de resfriamento e isolamento de vapor.
Petroquímica: Manuseio de petróleo bruto e transporte de produtos químicos refinados.
Metalurgia: Controle de ar carregado de gás e poeira em siderúrgicas.

Dimensão principal externa e de conexão

Parâmetro principal

Diâmetro DN		Tamanho principal				Dand acenar
Diâmetro DN		Tamanho principal				1,0 MPa			1,6 MPa			2,5 MPa
milímetros	em	Curto L	Longo L	H1	H	D	D1	acenar	D	D1	acenar	D	D1	acenar
50	2	108	150	350	112	165	125	4-Ø18	165	125	4-Ø18	165	125	4-Ø18
65	2.5	112	170	370	115	185	145	4-Ø18	185	145	4-Ø19	185	145	8-Ø18
80	3	114	180	380	120	200	160	8-Ø18	200	160	8-Ø19	200	160	8-Ø18
100	4	127	190	420	138	220	180	8-Ø18	220	180	8-Ø19	235	190	8-φ22
125	5	140	200	460	164	250	210	8-Ø18	250	210	8-Ø19	270	220	8-Ø26
150	6	140	210	555	175	285	240	8-Ø22	285	240	8-φ22	300	250	8-Ø26
200	8	152	230	760	200	340	295	8-Ø22	340	295	12-Ø23	360	310	12-Ø26
250	10	165	250	830	243	395	350	12-Ø22	405	355	12-Ø26	425	370	12-Ø30
300	12	178	270	895	250	445	400	12-Ø22	460	410	12-Ø26	485	430	16-Ø30
350	14	190	290	950	280	505	460	16-Ø22	520	470	16-Ø26	555	490	16-Ø33
400	16	216	310	1190	305	565	515	16-Ø26	580	525	16-Ø31	620	550	16-Ø36
450	18	222	330	1255	350	615	565	20-Ø26	640	585	20-Ø31	670	600	20-Ø36
500	20	229	350	1305	380	670	620	20-Ø26	715	650	20-Ø34	730	660	20-Ø36
600	24	267	390	1340	445	780	725	20-Ø30	840	770	20-Ø37	845	770	20-Ø39
700	28	292	430	1520	480	895	840	24-Ø30	910	840	24-Ø37	960	875	24-Ø42
800	32	318	470	1710	530	1015	950	24-Ø33	1025	950	24-Ø41	1085	990	24-Ø48
900	36	330	510	1810	580	1115	1050	32-Ø33	1125	1050	28-Ø41	1185	1090	28-Ø48
1000	40	410	550	1960	650	1230	1160	32-Ø36	1255	1170	28-Ø43	1320	1210	28-Ø56
1200	48	470	630	2250	760	1455	1380	32-Ø39	1485	1390	32-Ø49	1530	1420	32-Ø56
1400	56	530	710	2435	850	1675	1590	36-Ø42	1685	1590	36-Ø49	1755	1640	36-Ø62
1600	64	600	790	2780	1030	1915	1820	40-Ø48	1930	1820	40-Ø56	1975	1860	40-Ø62
1800	72	670	870	3020	1230	2115	2020	44-Ø48	2130	2020	44-Ø56	2195	2070	44-Ø70
2000	80	760	950	3270	1350	2325	2230	48-Ø48	2345	2230	48-Ø62	2425	2300	48-Ø70

Respondendo às preocupações do comprador (FAQ)

P: Sua válvula borboleta com flange excêntrica dupla com assento de metal pode lidar com vapor de alta temperatura?R: Sim. Ao selecionar sedes em aço inoxidável com alto teor de cromo ou face Stellite, nossas válvulas podem operar com segurança em temperaturas superiores a 400°C.

P: Como o design "Duplo Excêntrico" afeta a vida útil da válvula?R: As válvulas padrão sofrem atrito constante. Nosso design de deslocamento duplo garante que o disco só toque a sede no ponto final do fechamento, reduzindo o desgaste em até 70%.

P: Vocês fornecem suporte para licitações internacionais?R: Com certeza. A FYL fornece fichas técnicas completas, desenhos 3D e certificados de materiais (MTC) para apoiar seu processo de aquisição ou licitação.

Nosso compromisso de serviço profissionalServiço pré-venda

Oferecemos consultoria técnica 7×24. Se você precisa de um orçamento urgente para um pequeno lote ou de uma solução complexa para um grande projeto, nossa equipe fornece exibição de produtos e simulações de projeto específicas para a válvula borboleta com flange dupla excêntrica de sede metálica.

Serviço de venda

A transparência é fundamental. Fornecemos atualizações regulares sobre o andamento da produção do seu pedido, incluindo fotos e vídeos de testes, garantindo que você fique informado desde a fundição até a demão final de tinta.

Serviço pós-venda

Nosso relacionamento não termina no parto. Ajudamos com orientação de instalação e solução de problemas para cada válvula borboleta de flange excêntrica dupla com sede de metal. Se um componente for danificado durante a operação, fornecemos peças sobressalentes de resposta rápida para manter sua tubulação funcionando.
