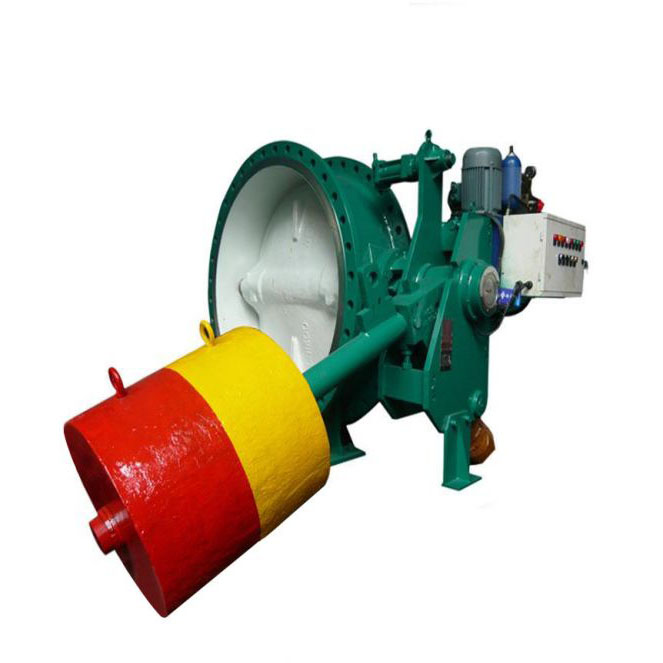

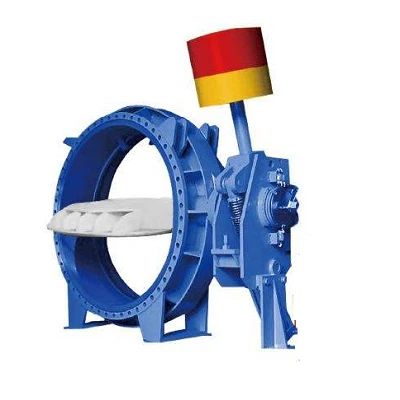

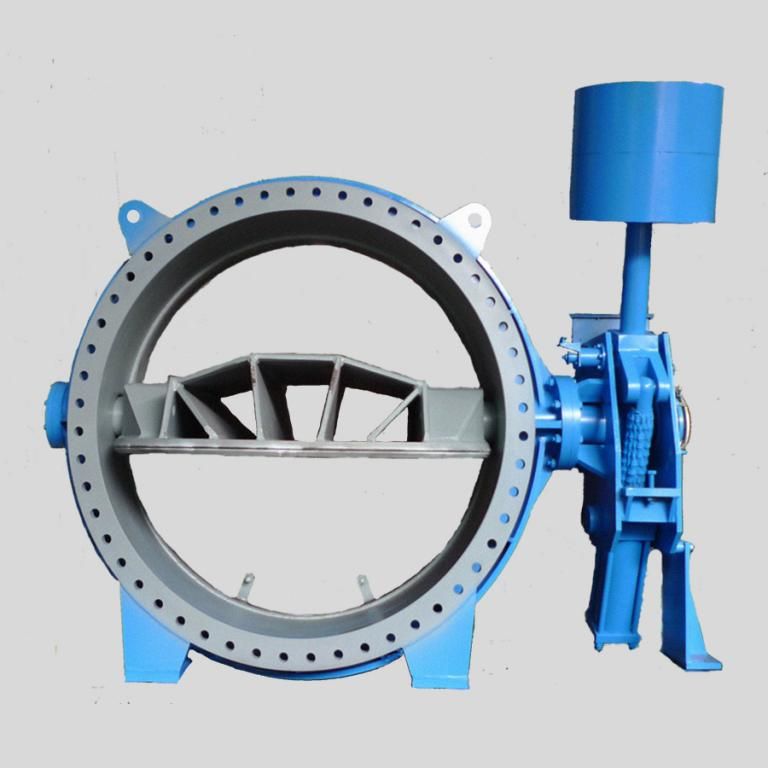

Válvula borboleta de contrapeso

FYL tem fábrica localizada em Tianjin, China. Fábrica especializada na produção de diversos tipos de válvulas. A válvula borboleta de contrapeso é um dos principais produtos. Nossos produtos têm boa qualidade e vantagem de preço, também empresa disponível para fabricar produtos OEM. Bem-vindo a perguntas de todo o mundo.

Enviar consulta

Descrição do produto

Uma válvula borboleta de contrapeso é um tipo de válvula usada para regular o fluxo de um fluido (gás ou líquido) em um sistema de tubulação. É uma válvula de um quarto de volta, o que significa que girar o disco 90 graus pode abrir ou fechar completamente a válvula. O disco é posicionado no centro do tubo e gira em um eixo perpendicular à direção do fluxo. Aqui estão alguns recursos e componentes principais de uma válvula borboleta de contrapeso:

1. Corpo da Válvula: Estrutura principal que abriga os componentes internos e se conecta à tubulação.

2. Disco: O elemento móvel que gira para controlar o fluxo do fluido. Quando o disco está paralelo ao fluxo, a válvula está aberta; quando perpendicular, a válvula está fechada.

3. Haste: Haste que conecta o disco ao atuador ou manopla, transmitindo a força rotacional.

4. Vedação: Garante um fechamento hermético para evitar vazamentos quando a válvula estiver fechada.

5. Contrapeso: Fixado à haste, o contrapeso proporciona equilíbrio e auxilia no retorno automático da válvula para a posição fechada ou aberta. Este mecanismo pode ajudar em situações onde é necessário um desligamento rápido em caso de falha do sistema ou para manter a segurança.

AplicaçõesAs válvulas borboleta de contrapeso são comumente usadas em uma variedade de aplicações, incluindo:

· Tratamento de água e esgoto

· Indústrias químicas e petroquímicas

· Sistemas HVAC

· Processamento de alimentos e bebidas

· Geração de energia

Vantagens

· Operação Rápida: Devido ao mecanismo de quarto de volta, estas válvulas podem ser operadas rapidamente.

· Design compacto: Requer menos espaço em comparação com outros tipos de válvulas, como válvulas gaveta ou globo.

· Econômico: Geralmente mais barato e mais fácil de instalar e manter.

· Versatilidade: Adequado para uma ampla variedade de fluidos, incluindo líquidos, gases e semissólidos.

Desvantagens

· Restrição de fluxo: A presença do disco no caminho do fluxo pode causar uma leve queda de pressão.

· Estrangulamento limitado: Não é ideal para controle de fluxo preciso em comparação com outros tipos de válvulas, como válvulas globo.

Resumo

As válvulas borboleta de contrapeso são componentes essenciais em diversas aplicações industriais devido à sua simplicidade, confiabilidade e eficiência. A adição de um mecanismo de contrapeso aumenta a segurança e a conveniência operacionais, tornando-os uma escolha preferida em muitos sistemas automatizados e manuais.

Parâmetro Técnico Principal

Diâmetro nominal	DN（mm）	50~2000				50~500
Pressão	PN（MPa）	0.6	1.0	1.6	2.5	4.0
Pressão de teste	Concha	0.9	1.5	2.4	3.75	6.0
Pressão de teste	Selo	0.66	1.1	1.76	2.75	4.4
Temperatura	Aço Carbono:-29℃~425℃ Aço Inoxidável-40℃~600℃
Médio	Ar, água, vapor, gás, óleo, ácido, álcali, sal com meio corrosivo fraco, etc.
Operação	Volante, pneumático, elétrico, engrenagem helicoidal

Dimensões principais de conexão

Diâmetro		Tamanho principal				Dandn-Ød
Diâmetro		Tamanho principal				1,0 MPa			1,6 MPa			2,5 MPa
milímetros	em	Curto L	Longo L	H1	H	D	D1	acenar	D	D1	acenar	D	D1	acenar
50	2	108	150	350	112	165	125	4-Ø18	165	125	4-Ø18	165	125	4-Ø18
65	2.5	112	170	370	115	185	145	4-Ø18	185	145	4-Ø19	185	145	8-Ø18
80	3	114	180	380	120	200	160	8-Ø18	200	160	8-Ø19	200	160	8-Ø18
100	4	127	190	420	138	220	180	8-Ø18	220	180	8-Ø19	235	190	8-f22
125	5	140	200	460	164	250	210	8-Ø18	250	210	8-Ø19	270	220	8-Ø26
150	6	140	210	555	175	285	240	8-Ø22	285	240	8-f22	300	250	8-Ø26
200	8	152	230	760	200	340	295	8-Ø22	340	295	12-Ø23	360	310	12-Ø26
250	10	165	250	830	243	395	350	12-Ø22	405	355	12-Ø26	425	370	12-Ø30
300	12	178	270	895	250	445	400	12-Ø22	460	410	12-Ø26	485	430	16-Ø30
350	14	190	290	950	280	505	460	16-Ø22	520	470	16-Ø26	555	490	16-Ø33
400	16	216	310	1190	305	565	515	16-Ø26	580	525	16-Ø31	620	550	16-Ø36
450	18	222	330	1255	350	615	565	20-Ø26	640	585	20-Ø31	670	600	20-Ø36
500	20	229	350	1305	380	670	620	20-Ø26	715	650	20-Ø34	730	660	20-Ø36
600	24	267	390	1340	445	780	725	20-Ø30	840	770	20-Ø37	845	770	20-Ø39
700	28	292	430	1520	480	895	840	24-Ø30	910	840	24-Ø37	960	875	24-Ø42
800	32	318	470	1710	530	1015	950	24-Ø33	1025	950	24-Ø41	1085	990	24-Ø48
900	36	330	510	1810	580	1115	1050	32-Ø33	1125	1050	28-Ø41	1185	1090	28-Ø48
1000	40	410	550	1960	650	1230	1160	32-Ø36	1255	1170	28-Ø43	1320	1210	28-Ø56
1200	48	470	630	2250	760	1455	1380	32-Ø39	1485	1390	32-Ø49	1530	1420	32-Ø56
1400	56	530	710	2435	850	1675	1590	36-Ø42	1685	1590	36-Ø49	1755	1640	36-Ø62
1600	64	600	790	2780	1030	1915	1820	40-Ø48	1930	1820	40-Ø56	1975	1860	40-Ø62
1800	72	670	870	3020	1230	2115	2020	44-Ø48	2130	2020	44-Ø56	2195	2070	44-Ø70
2000	80	760	950	3270	1350	2325	2230	48-Ø48	2345	2230	48-Ø62	2425	2300	48-Ø70
