Em muitos sistemas industriais, controlar o fluxo de líquidos e gases é essencial para uma operação segura e eficiente. Entre vários tipos de válvulas industriais, aVálvula Borboletatornou-se uma das soluções de controle de fluxo mais utilizadas devido à sua estrutura compacta, design leve e operação rápida.
Embora uma válvula borboleta pareça relativamente simples em comparação com outros tipos de válvulas, sua estrutura interna envolve engenharia precisa. Desde estações de tratamento de água e instalações de processamento químico até sistemas HVAC e indústrias de energia, as válvulas borboleta estão desempenhando um papel importante na gestão moderna de fluidos.
Por que as válvulas borboleta são amplamente utilizadas em aplicações industriais?
Um dos motivos pelos quais as válvulas borboleta ganharam popularidade é o equilíbrio entre desempenho e praticidade.
Em comparação com muitos designs de válvulas tradicionais, as válvulas borboleta oferecem:
Estrutura compacta
Menor peso
Fácil instalação
Operação rápida
Menor consumo de materiais
Requisitos de manutenção reduzidos
Devido a essas características, eles são comumente usados em sistemas onde é necessário controle frequente de fluxo.
As aplicações típicas incluem:
Sistemas de abastecimento de água
Tratamento de águas residuais
Tubulações HVAC
Processamento de alimentos e bebidas
Indústrias químicas
Sistemas de proteção contra incêndio
Aplicações marítimas
Um segredo da indústria: o disco da válvula é o núcleo do desempenho da válvula borboleta
Muitas pessoas se concentram na aparência externa de uma válvula, mas os engenheiros sabem que o design do disco influencia muito o desempenho.
O disco interage diretamente com o meio que flui, afetando:
Resistência ao fluxo
Perda de pressão
Desempenho de vedação
Vida útil
Um disco bem projetado pode reduzir a turbulência e melhorar a eficiência operacional.
Diferentes indústrias podem exigir diferentes materiais de disco, tais como:
Aço inoxidável
Ferro dúctil
Bronze de alumínio
Ligas especiais
A seleção do material depende de fatores incluindo:
Características do fluido
Temperatura
Pressão
Requisitos de corrosão
Diferentes tipos de válvulas borboleta e suas aplicações
Válvula borboleta wafer
A válvula borboleta wafer foi projetada para caber entre dois flanges de tubulação.
Vantagens:
Estrutura leve
Instalação com economia de espaço
Design econômico
É amplamente utilizado em sistemas de água, HVAC e tubulações industriais em geral.
Válvula Borboleta Lug
Uma válvula borboleta tipo lug inclui inserções roscadas ao redor do corpo da válvula.
Os benefícios incluem:
Manutenção mais fácil
Adequado para sistemas que exigem remoção de seção de tubo
Melhor flexibilidade de instalação
Válvula Borboleta Flangeada
As válvulas borboleta flangeadas conectam-se diretamente aos flanges da tubulação.
Eles são frequentemente usados para:
Sistemas de dutos maiores
Aplicações de pressão mais alta
Sistemas de processos industriais
Materiais para válvulas borboleta: Por que a escolha do material é importante
Diferentes ambientes de trabalho requerem materiais diferentes.
Combinações de materiais comuns incluem:
Parte Materiais Comuns
Corpo em Ferro Fundido, Ferro Dúctil, Aço Inoxidável, Aço Carbono
Disco em aço inoxidável, ferro dúctil, alumínio e bronze
Assento EPDM, NBR, PTFE, materiais de borracha
Eixo em aço inoxidável
Por exemplo:
Assentos EPDM são comumente usados em aplicações de água
Assentos de PTFE são adequados para requisitos de resistência química
Componentes de aço inoxidável são preferidos em ambientes corrosivos
O desafio oculto: a tecnologia de vedação determina a confiabilidade da válvula
Uma válvula borboleta deve obter uma vedação confiável e, ao mesmo tempo, permitir uma rotação suave.
O sistema de vedação precisa equilibrar:
Baixo torque operacional
Desempenho de fechamento apertado
Longa vida útil
Projetos de vedação comuns incluem:
Válvulas borboleta com sede resiliente
Válvulas borboleta de alto desempenho
Válvulas borboleta de deslocamento triplo
Os projetos de deslocamento triplo são particularmente importantes para aplicações exigentes porque o movimento do disco reduz o atrito entre as superfícies de vedação, ajudando a melhorar a durabilidade.
Tendências de automação: as válvulas borboleta estão se tornando mais inteligentes
As válvulas borboleta tradicionais são operadas manualmente, mas os sistemas industriais modernos utilizam cada vez mais controle automatizado.
As opções comuns de atuadores incluem:
Atuadores Pneumáticos
Usado onde operação rápida e automação industrial são necessárias.

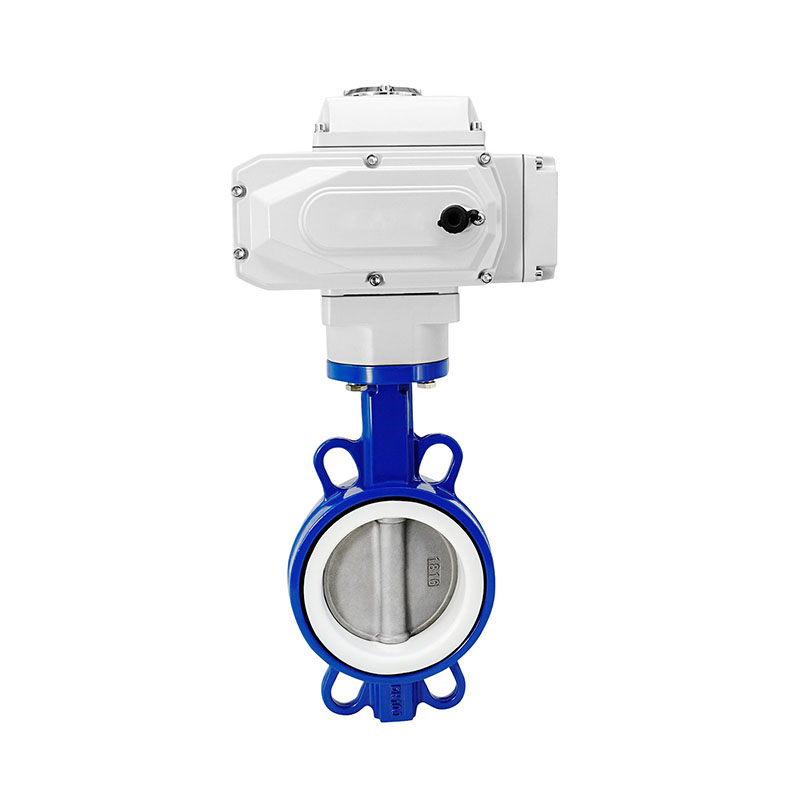

Atuadores Elétricos
Adequado para aplicações que exigem controle remoto preciso.
Atuadores Hidráulicos
Usado em grandes sistemas que exigem alta força operacional.
Com sensores e sistemas de controle digital, as válvulas borboleta podem agora se tornar parte de sistemas inteligentes de gerenciamento de tubulações.
Tendências futuras de desenvolvimento de válvulas borboleta
Materiais de maior desempenho
Novos materiais e tratamentos de superfície estão melhorando a resistência a:
Corrosão
Desgaste
Temperaturas extremas
Gerenciamento inteligente de válvulas
Os futuros sistemas de válvulas integrarão cada vez mais:
Monitoramento de posição
Controle remoto
Manutenção preditiva
Sistemas IoT industriais
Controle de fluxo com eficiência energética
Projetos otimizados de válvulas ajudam a reduzir a perda de pressão e a melhorar a eficiência geral do sistema.
Conclusão: As válvulas borboleta continuam sendo uma parte essencial do controle de fluxo industrial
Embora uma Válvula Borboleta tenha uma estrutura relativamente simples, o seu papel em sistemas industriais está longe de ser simples.
Através de melhorias contínuas em materiais, tecnologia de vedação e automação, as válvulas borboleta tornaram-se soluções confiáveis para controlar líquidos e gases em muitos setores.
Desde sistemas de água municipais até processos industriais avançados, esta válvula compacta continua a apoiar a gestão eficiente e segura de fluidos em todo o mundo.
