Guia de seleção, instalação, solução de problemas e manutenção da válvula borboleta
O núcleo deválvula borboletaa tecnologia reside em seu design "excêntrico". Diferentes estruturas atendem a condições de trabalho muito diferentes.
| Tipo | Projeto | Características | Melhor para |
|---|---|---|---|
| Concêntrico/deslocamento zero | Centro do eixo, centro do disco e centro do corpo alinhados. | Estrutura simples, mas o disco esfrega constantemente contra a sede durante a abertura/fechamento. Alto desgaste, vida útil curta. | Temperatura normal, baixa pressão, serviços não críticos (por exemplo, distribuição de água). |
| Deslocamento duplo | O centro do eixo está deslocado dos centros do disco e do corpo. | O disco sai do assento rapidamente após a abertura, reduzindo bastante o atrito e o desgaste. Vida mais longa. Pode usar assentos de metal para uma faixa de temperatura mais ampla. | O tipo mais utilizado – aplicações industriais gerais, HVAC, tratamento de água. |
| Deslocamento triplo | Adiciona um terceiro deslocamento angular ao eixo do cone de vedação. | A vedação é baseada na pressão de contato e não na deformação elástica. Oferece resistência a altas temperaturas, fechamento à prova de bolhas e vazamento mínimo. | Serviços severos – plantas de separação de gás a vapor, de alta pressão, criogênicas (GNL) e PSA. |

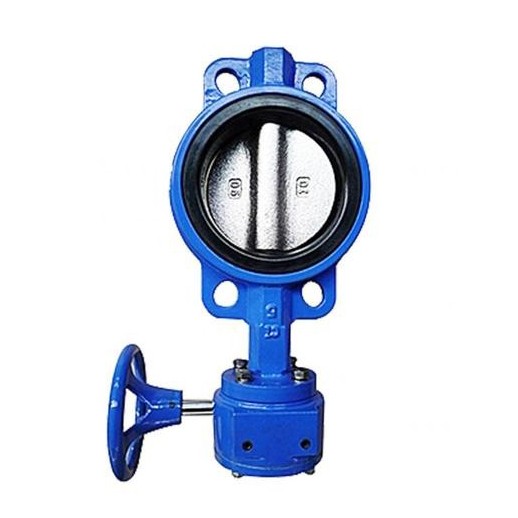

Dica profissional: Para vapor em alta temperatura ou serviços de processos críticos, opte sempre por válvulas com sede metálica de deslocamento triplo. Para linhas de água simples, uma válvula concêntrica revestida de borracha é suficiente e econômica.
Guia de instalação: dois detalhes que fazem ou quebram o trabalho
1. Correspondência de flange – O principal motivo pelo qual as válvulas não abrem
Uma reclamação de campo muito comum é "a válvula não abre após a instalação". O culpado quase sempre é usar um flange padrão de face plana (FF) ou de face elevada (RF) em vez de um flange específico para válvula borboleta.
-
O problema: flanges padrão têm um diâmetro interno (ID) menor. Quando aparafusado, o ID do flange prende fisicamente o disco, impedindo-o de girar.
-
A correção:
Sempre use os flanges de válvula borboleta recomendados pelo fabricante (geralmente com um DI maior).
Antes da instalação, meça fisicamente e verifique se o diâmetro interno do flange corresponde ao diâmetro interno da válvula.
2. Posicionamento – Dê à válvula “espaço para respirar”
-
Tubos retos a montante/jusante: Instale a válvula a pelo menos 4–6 diâmetros de tubo de distância de bombas, cotovelos ou tês. Isto minimiza a turbulência e a vibração induzida pelo fluxo, que podem danificar a sede e afetar a precisão do controle.
-
Posição de instalação: Durante a instalação, mantenha o disco na posição aberta (parcialmente aberta) (~10–15°). Isto protege a sede macia de ser arranhada pela borda do disco em caso de impacto acidental.
Solução de problemas: problemas e soluções comuns de campo
| Problema | Possíveis causas | Soluções |
|---|---|---|
| Vazamento no assento (vazamento interno) | 1. Detritos (incrustações, escória de solda) presos na superfície de vedação. 2. Disco não totalmente fechado (parada limite do atuador desajustada). 3. Torque irregular do parafuso do flange distorcendo a sede. | 1. Lave a linha ou limpe manualmente a área de vedação. 2. Recalibre os limites de deslocamento do atuador para garantir o fechamento total. 3. Aperte novamente os parafusos do flange uniformemente em um padrão de estrela até o valor especificado. |
| Vazamento nas juntas do flange (vazamento externo) | 1. Junta envelhecida ou incompatível com o meio. 2. Tensão irregular do parafuso do flange. | 1. Substitua por juntas compatíveis com o meio. 2. Use uma chave de torque para apertar os parafusos uniformemente de acordo com as especificações. |
| Aderindo/difícil de operar | 1. Válvula deixada inativa por muito tempo (ferrugem ou acúmulo de sedimentos na haste/rolamento). 2. Partículas sólidas entraram na folga do rolamento. | 1. Para válvulas ociosas, faça o ciclo delas pelo menos uma vez por mês para evitar emperramento. 2. Para válvulas emperradas, tente bater suavemente no disco com um martelo enquanto aplica óleo penetrante. Casos graves podem exigir a substituição do rolamento. |
| Vazamento na haste (vazamento na gaxeta) | 1. Material de embalagem ressecado, envelhecido ou quimicamente incompatível. 2. Haste arranhada, corroída ou dobrada. | 1. Selecione a embalagem correta para temperatura/pressão/meio. 2. Substitua a haste e a gaxeta. Sempre opere lentamente para evitar danos à haste causados por picos repentinos de torque. |
Melhores práticas de manutenção – É melhor prevenir do que remediar
-
Exercício regular: para válvulas que não são usadas com frequência, opere-as totalmente abertas ou totalmente fechadas pelo menos uma vez por mês. Isso evita que o disco e a sede “congelem” juntos devido a sedimentos ou corrosão menor.
-
Lubrificação: Injete regularmente graxa à base de lítio ou recomendada pelo fabricante nas graxeiras (se equipadas). Isso é especialmente crítico em ambientes costeiros ou de alta umidade para evitar corrosão da haste/rolamento.
-
Verifique a integridade do atuador:
Para atuadores elétricos: verifique a tensão adequada, a funcionalidade da chave limitadora e o nível de óleo da caixa de engrenagens.
Para atuadores pneumáticos/hidráulicos: verifique se há vazamentos de ar/óleo, limpeza do filtro e pressão de alimentação consistente.
- Monitore o desgaste da sede: Se você notar que o atuador demora mais para fechar totalmente a válvula, a sede macia pode estar desgastada. Para serviços críticos, considere agendar a substituição da sede antes que ocorra um vazamento.
