Como funciona uma válvula de diafragma em sistemas de controle de fluidos industriais?
Resumo do artigo
Válvulas de diafragmasão amplamente utilizados em indústrias que exigem controle de fluxo confiável, prevenção de contaminação e resistência à corrosão. Sua estrutura simples e mecanismo de vedação eficaz os tornam adequados para aplicações que envolvem produtos químicos agressivos, lamas ou processos higiênicos. Este artigo explica como funcionam as válvulas de diafragma, sua estrutura interna, principais vantagens e como escolher a válvula certa para condições industriais específicas. Também destaca considerações práticas que ajudam os usuários a evitar problemas operacionais comuns e a melhorar a confiabilidade do sistema.
Índice
- Contorno
- O que é uma válvula de diafragma?
- Principais componentes de uma válvula de diafragma
- Como funciona uma válvula de diafragma?
- Tipos comuns de válvulas de diafragma
- Vantagens de usar válvulas de diafragma
- Como selecionar a válvula de diafragma correta
- Aplicações Industriais Típicas
- Dicas de manutenção para confiabilidade a longo prazo
- Perguntas frequentes
- Contate-nos
Contorno
- Introdução à tecnologia de válvula de diafragma
- Componentes e materiais principais
- Mecanismo operacional
- Variações de design de válvula
- Benefícios e características de desempenho
- Indústrias de aplicação
- Considerações de seleção
- Diretrizes de manutenção
- Perguntas frequentes
O que é uma válvula de diafragma?
Uma válvula de diafragma é um tipo de válvula de fechamento e controle que usa um diafragma flexível para regular o fluxo de fluidos. Ao contrário das válvulas tradicionais que dependem do contato metal com metal para vedação, uma válvula de diafragma isola o meio de trabalho do mecanismo da válvula usando uma membrana elastomérica. Este design proporciona excelente desempenho de vedação e evita contaminação.
O diafragma é pressionado contra uma sede localizada dentro do corpo da válvula para interromper o fluxo. Quando o atuador afasta o diafragma da sede, o fluido pode passar através da válvula. Como os componentes internos são separados do caminho do fluido, as válvulas de diafragma são particularmente adequadas para processos corrosivos, abrasivos ou higiênicos.
Indústrias como processamento químico, tratamento de água, produção farmacêutica e fabricação de alimentos geralmente dependem de válvulas de diafragma para regulação de fluxo segura e precisa.
Principais componentes de uma válvula de diafragma
Compreender a estrutura de uma válvula de diafragma ajuda os usuários a avaliar melhor seu desempenho e confiabilidade. Embora os designs variem ligeiramente entre os fabricantes, a maioria das válvulas de diafragma consiste em vários componentes essenciais.
| Componente | Função |
|---|---|
| Corpo da válvula | Forma a passagem de fluxo principal e suporta componentes internos. |
| Diafragma | Uma membrana flexível que veda o caminho do fluxo e controla o movimento do fluido. |
| Compressor | Aplica pressão ao diafragma para fechar a válvula. |
| Tronco | Conecta o atuador ao compressor e transfere o movimento. |
| Atuador ou volante | Fornece operação manual ou automática para abertura e fechamento da válvula. |
O diafragma em si é normalmente feito de materiais como EPDM, PTFE ou compostos de borracha. A escolha do material do diafragma depende da compatibilidade química e dos requisitos de temperatura do fluido do processo.
Como funciona uma válvula de diafragma?
O princípio operacional de uma válvula de diafragma é relativamente simples, mas altamente eficaz. A válvula controla o fluxo de fluido movendo um diafragma flexível em direção ou afastando-se da sede da válvula.
Quando o atuador ou volante é girado, a haste da válvula se move para baixo. Este movimento empurra o compressor, que pressiona o diafragma firmemente contra a sede dentro do corpo da válvula. Assim que o diafragma entra em contato com a sede, o caminho do fluxo fica completamente vedado, interrompendo o movimento do fluido.
Para abrir a válvula, o atuador levanta a haste. O compressor libera pressão no diafragma, permitindo que ele se afaste da sede. O fluido pode então passar livremente através do corpo da válvula.
Como o diafragma isola as peças mecânicas do fluido, a válvula sofre menos corrosão e contaminação interna. Esta estrutura também reduz o risco de vazamento em comparação com projetos de válvulas convencionais.
Tipos comuns de válvulas de diafragma
Existem diversas configurações de válvula de diafragma para atender a diferentes requisitos operacionais. Os dois projetos mais comuns são válvulas tipo vertedor e válvulas diretas.
-

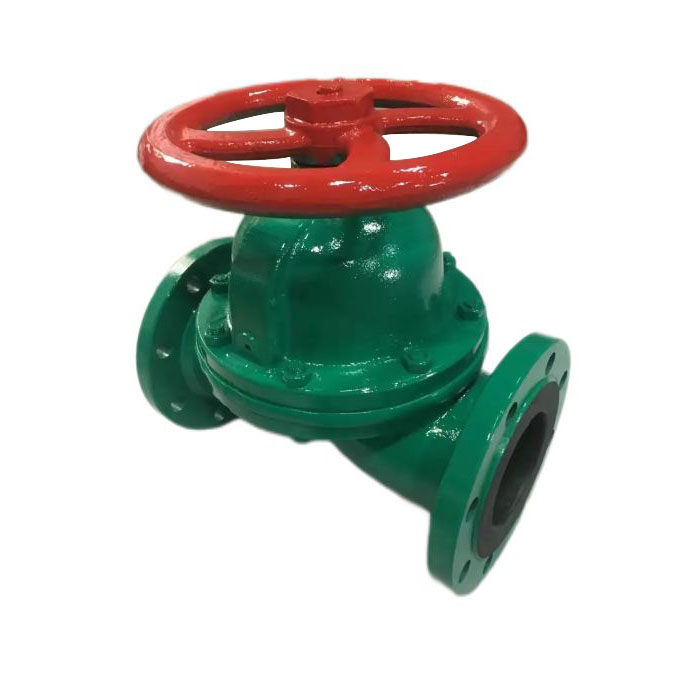

Válvula de diafragma tipo Weir
Este projeto apresenta uma sede elevada ou barragem dentro do corpo da válvula. O diafragma pressiona o vertedor para fechar a válvula. Requer menos deslocamento do diafragma e oferece maior vida útil do diafragma. -
Válvula de diafragma direta
Este projeto fornece um caminho de fluxo reto com obstrução mínima. É frequentemente usado em aplicações que envolvem fluidos viscosos, lamas ou sólidos.
Cada tipo oferece vantagens diferentes dependendo das propriedades do fluido e dos requisitos do sistema.
Vantagens de usar válvulas de diafragma
As válvulas de diafragma oferecem vários benefícios que as tornam atrativas para processos industriais modernos. Sua estrutura exclusiva oferece confiabilidade operacional e minimiza os riscos de contaminação.
- Excelente desempenho de vedação à prova de vazamentos
- Isolamento de meios de trabalho de peças mecânicas
- Alta resistência a produtos químicos corrosivos
- Adequado para lama e fluidos viscosos
- Manutenção simples e substituição do diafragma
- Risco reduzido de contaminação do produto
Essas características permitem que as válvulas de diafragma tenham um desempenho confiável em ambientes exigentes onde os tipos de válvulas tradicionais podem ter dificuldades.
Como selecionar a válvula de diafragma correta
A escolha da válvula de diafragma correta é essencial para manter a eficiência do sistema e evitar problemas operacionais. Vários fatores técnicos devem ser avaliados durante o processo de seleção.
| Fator de seleção | Descrição |
|---|---|
| Tipo de fluido | Determine se o fluido é corrosivo, abrasivo ou higiênico. |
| Temperatura operacional | Certifique-se de que os materiais do diafragma possam tolerar as temperaturas do sistema. |
| Classificação de pressão | Selecione uma válvula capaz de lidar com as condições de pressão do sistema. |
| Tipo de conexão | As opções incluem conexões flangeadas, rosqueadas ou soldadas. |
| Requisito de automação | Atuadores manuais ou pneumáticos podem ser necessários dependendo do sistema. |
A avaliação cuidadosa desses fatores garante que a válvula selecionada tenha um desempenho eficiente durante todo o seu ciclo de vida operacional.
Aplicações Industriais Típicas
As válvulas de diafragma são amplamente utilizadas em indústrias que exigem vedação confiável e controle de contaminação. A sua versatilidade torna-os adequados tanto para ambientes industriais como sanitários.
- Plantas de processamento químico
- Instalações de tratamento de água e águas residuais
- Fabricação farmacêutica
- Produção de alimentos e bebidas
- Sistemas de lama de mineração
- Laboratórios de biotecnologia
Empresas comoTecnologia Co. de Tianjin Fuyaolai, Ltd.fabricamos válvulas de diafragma projetadas para atender a rígidos padrões industriais. Suas válvulas são projetadas para durabilidade, resistência à corrosão e controle de fluxo estável em uma ampla gama de aplicações.
Dicas de manutenção para confiabilidade a longo prazo
Embora as válvulas de diafragma tenham uma estrutura relativamente simples, a manutenção de rotina ajuda a prolongar a vida útil e a manter o desempenho ideal.
- Inspecione os diafragmas periodicamente em busca de sinais de desgaste ou rachaduras.
- Certifique-se de que os parafusos e fixadores permaneçam devidamente apertados.
- Verifique se há vibrações ou vazamentos incomuns durante a operação.
- Substitua os diafragmas de acordo com as recomendações do fabricante.
- Verifique a operação do atuador para abertura e fechamento suaves.
A manutenção regular evita falhas inesperadas e garante uma operação estável em sistemas industriais críticos.
Perguntas frequentes
Q1: O que torna as válvulas de diafragma adequadas para fluidos corrosivos?
O diafragma isola o fluido do processo dos componentes metálicos internos. Isto evita a corrosão e protege o mecanismo da válvula contra danos químicos.
Q2: As válvulas de diafragma podem lidar com lama ou fluidos viscosos?
Sim. As válvulas de diafragma direto são particularmente eficazes para aplicações de lama porque oferecem um caminho de fluxo suave que reduz o entupimento.
Q3: Com que frequência o diafragma deve ser substituído?
A frequência de substituição depende das condições operacionais, como pressão, temperatura e exposição a produtos químicos. A inspeção regular ajuda a determinar quando a substituição é necessária.
Q4: As válvulas de diafragma são adequadas para indústrias de higiene?
Sim. Como o design da válvula evita contaminação e permite fácil limpeza, as válvulas de diafragma são amplamente utilizadas nas indústrias farmacêutica e de processamento de alimentos.
Contate-nos
A seleção da válvula de diafragma correta pode melhorar significativamente a segurança, a eficiência e a confiabilidade dos sistemas de controle de fluidos. Se você está procurando válvulas de diafragma industriais de alta qualidade,Tecnologia Co. de Tianjin Fuyaolai, Ltd.fornece soluções confiáveis adaptadas a uma ampla gama de aplicações industriais.
Visite a página do produto para explorar especificações detalhadas e configurações disponíveis:
https://www.fuyaolaivalve.com/diaphragm-valve
Nossa equipe técnica está pronta para ajudá-lo a escolher a válvula mais adequada às necessidades do seu projeto.Contate-noshojepara receber orientação profissional, detalhes de produtos e soluções personalizadas para seus sistemas de controle de fluidos.
