Diferença entre válvulas borboleta excêntricas e concêntricas

As válvulas borboleta são amplamente utilizadas para controle de fluxo em sistemas de tubulação, sendo os tipos excêntrico e concêntrico (ou linha central) dois projetos comuns. A principal diferença está na posição da haste em relação ao disco.

Numa válvula borboleta concêntrica, a haste passa pelo centro do disco, que também está alinhado com a linha central do tubo. Este design simples oferece baixo custo e tamanho compacto, tornando-o adequado para aplicações não críticas e de baixa pressão, como HVAC ou tratamento de água. Porém, o disco entra em contato constante com a sede durante a operação, causando desgaste e limitando seu uso em serviços de alta pressão ou alta temperatura.

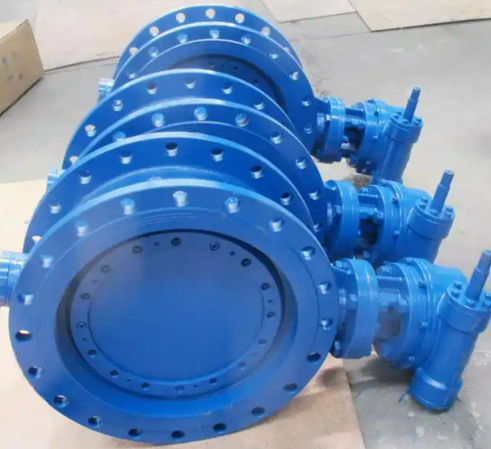

Em contraste, uma válvula borboleta excêntrica tem sua haste deslocada do centro do disco – seja deslocamento simples, duplo ou triplo. Esse deslocamento reduz o atrito entre o disco e a sede durante a abertura e o fechamento, resultando em maior vida útil, melhor vedação e adequação para aplicações mais exigentes, como vapor, óleo e gás. As válvulas de deslocamento triplo, em particular, fornecem fechamento à prova de bolhas e lidam com altas temperaturas e pressões de maneira eficaz.

Em resumo, as válvulas concêntricas são econômicas e simples, mas com desempenho limitado, enquanto as válvulas excêntricas oferecem maior durabilidade, vedação e versatilidade para uso industrial.
