Qual é o princípio de funcionamento e seleção dos filtros de cesto?

Filtros de cestasão usados ​​em oleodutos ou outros oleodutos líquidos para filtrar detritos no oleoduto. A área do orifício do filtro é 2 a 3 vezes maior que o diâmetro da área do tubo. Excede em muito a área de filtro dos filtros tipo Y e tipo T. A precisão do filtro é um filtro com melhor precisão entre os filtros. A estrutura da tela do filtro é diferente de outras telas de filtro. Por ter o formato de uma cesta, é chamado de filtro azul.

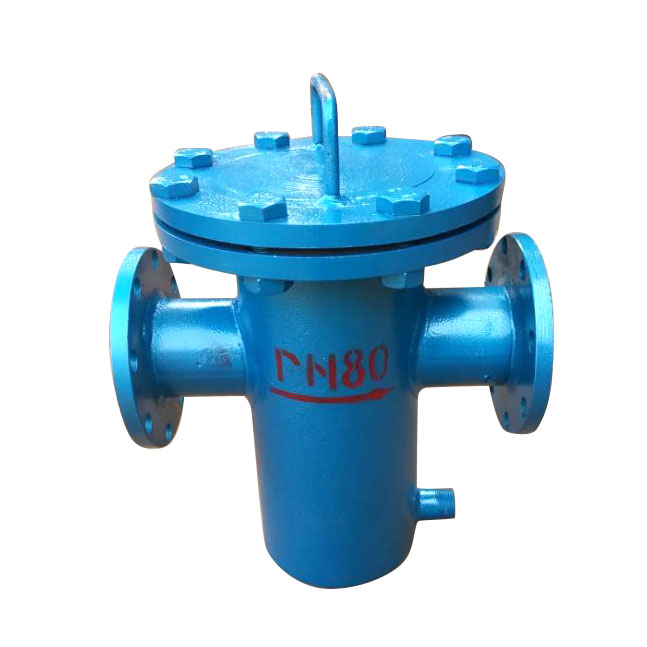

O filtro de cesta mecânica de médio calor é composto principalmente por um tubo, um cilindro, uma cesta de filtro, um flange, uma tampa de flange e fixadores. Quando instalado na tubulação, pode remover impurezas sólidas maiores do fluido, para que as máquinas e equipamentos (incluindo compressores, bombas, etc.) e instrumentos possam funcionar e operar normalmente, alcançando um processo estável e garantindo a produção.

Princípio de funcionamento do filtro de cesto:

Quando o gasoduto for instalado, outros detritos serão trazidos para dentro do gasoduto e também haverá detritos nas matérias-primas durante a produção. Quando o líquido na tubulação passa pelo filtro, sua sujeira é coletada pelo filtro na tela do filtro. Quando atingir um determinado nível, abra a tampa do invólucro para limpar a tela do filtro.

Princípios gerais para seleçãofiltros de cesta:

1. Diâmetros de entrada e saída:

Em princípio, os diâmetros de entrada e saída do filtro não devem ser inferiores ao diâmetro de entrada da bomba correspondente e geralmente são consistentes com o diâmetro do tubo de entrada.

2. Pressão nominal:

Determine o nível de pressão do filtro de acordo com a alta pressão que pode ocorrer na tubulação do filtro.

3. Seleção do número de furos:

Considere principalmente o tamanho das partículas das impurezas a serem interceptadas, de acordo com os requisitos do processo do fluxo médio. O tamanho de partícula que pode ser interceptado por diversas especificações de tela de arame pode ser encontrado na tabela “Especificações do Filtro” abaixo.

Parâmetros técnicos defiltros de cesta:

1. Materiais adequados:

um. Materiais fracamente corrosivos na produção química e petroquímica, como água, amônia, óleo, hidrocarbonetos, etc.;

b. Materiais corrosivos na produção química, como soda cáustica, carbonato de sódio, ácido sulfúrico concentrado e diluído, ácido carbônico, ácido acético, ácido éster, etc.;

c. Materiais de baixa temperatura em refrigeração, como metano líquido, amônia líquida, oxigênio líquido e diversos refrigerantes;

d. Materiais com requisitos de higiene na produção de alimentos leves e farmacêuticos, como cerveja, bebidas, laticínios, polpa de grãos e suprimentos médicos, etc.

2. Temperatura de trabalho: -80°C—+450°C

3. Diâmetro nominal: DN15—DN600

4. Pressão nominal: PN1,0—5,0Mpa

5. Padrão de flange: HG20592-97 (também pode ser fabricado de acordo com as necessidades do usuário)

6. Material da carcaça: A3, 304, 304L, 316, 316L

7. Material de vedação: politetrafluoroetileno, borracha nitrílica, borracha de amianto resistente a óleo

8. Padrão de fabricação e teste: HGJ532-91
