A introdução da válvula borboleta

Válvulas borboletasão válvulas de um quarto de volta populares para serviços liga-desliga ou modulantes. Eles são leves, ocupam pouco espaço de instalação, têm menor custo, operação rápida e estão disponíveis com orifícios grandes. A “borboleta” é um disco conectado a uma haste. Quando a válvula abre, o disco gira para permitir a passagem do fluido. Fecha quando a haste gira o disco um quarto de volta para uma posição perpendicular à direção do fluxo. Neste artigo você aprenderá como funciona uma válvula borboleta, quais são os diferentes tipos de válvulas borboleta, quais opções de atuação estão disponíveis para essas válvulas e muito mais.

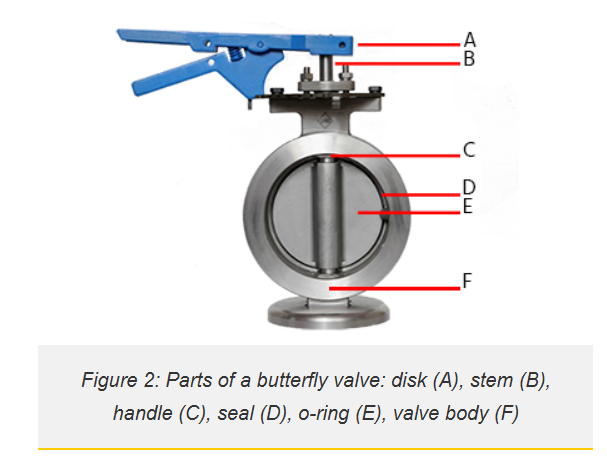

Princípio de funcionamentoAs válvulas borboleta têm uma construção relativamente simples. A Figura 2 mostra os principais componentes de uma válvula borboleta, que são corpo, vedação, disco e haste. O disco (Figura 2 rotulado como E) de uma válvula borboleta alinha-se com o centro da tubulação conectada e a haste (Figura 2 rotulada como B) conecta-se a um atuador ou alça na parte externa da válvula. Na posição fechada, o disco fica perpendicular ao fluxo, conforme mostrado na Figura 2, e veda contra a sede da válvula (Figura 2 rotulada como D). Um anel de vedação (Figura 2 rotulado como C) na gaxeta da haste veda contra vazamentos ao longo da haste. Quando o atuador ou manopla gira a haste da válvula borboleta 90°, o disco também gira 90° para ficar paralelo ao fluxo. A rotação parcial permite que o fluxo seja estrangulado ou proporcional.

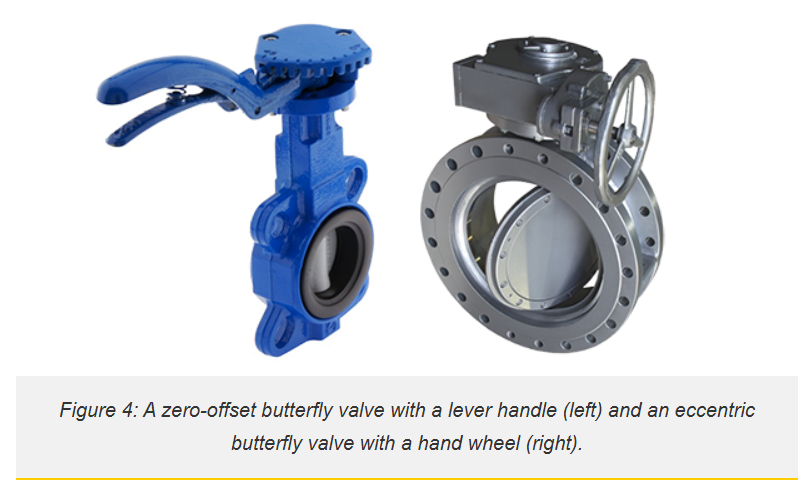

Tipos de válvulas borboleta As válvulas borboleta vêm em designs diferentes, cada um atendendo a aplicações e faixas de pressão específicas. As válvulas borboleta podem ser categorizadas com base no projeto de fechamento do disco, projeto de conexão e método de atuação. Projeto de fechamento do disco As válvulas borboleta podem ser concêntricas ou excêntricas dependendo da localização da haste em relação à linha central do disco e do ângulo da superfície da sede da válvula. A haste passa pela linha central do disco e a sede fica na periferia do diâmetro interno do corpo da válvula (Figura 4 à esquerda). Este projeto de válvula de deslocamento zero é conhecido como sede resiliente porque a vedação eficiente depende da flexibilidade da sede de borracha. Ao fechar, o disco entra primeiro em contato com a sede em cerca de 85° durante uma rotação de 90°. As válvulas borboleta concêntricas são adequadas para faixas de baixa pressão.
