Quais são os tipos de válvulas de verificação?

Em sistemas de controle de fluidos,Verifique as válvulaspode impedir o retorno da mídia e garantir o fluxo unidirecional de fluido. Esta válvula muito prática é projetada em vários tipos de acordo com diferentes aplicações e necessidades, cada uma com características estruturais e funcionais exclusivas.

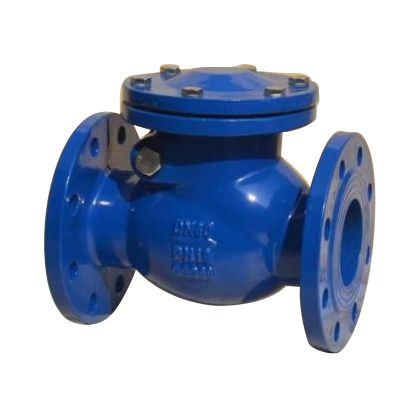

1. Válvula de retenção de balanço

O disco da válvula doVálvula de retenção de balançoé em forma de disco e é aberto e fechado girando ao redor do eixo rotativo do canal da sede da válvula. O canal interno da válvula é simplificado; portanto, a resistência ao fluxo é relativamente pequena, o que é particularmente adequado para ocasiões de grande calibre com baixa taxa de fluxo e mudanças no estado de fluxo pouco frequentes. No entanto, não é adequado para fluxo pulsante. No caso de fluxo pulsante, seu desempenho de vedação pode não ser tão bom quanto outros tipos de válvulas de verificação.

As válvulas de seleção de balanço podem ser divididas em tipo de tlape único, tipo duplo e tipo multi-flape de acordo com os diferentes calibres da válvula.

2. Válvula de retenção de elevação

O disco da válvula da válvula de retenção de elevação é aberto e fechado deslizando ao longo da linha central vertical do corpo da válvula. Possui uma estrutura compacta e um coeficiente de resistência a fluidos relativamente grande e tem um bom desempenho em ocasiões de alta pressão e pequeno calibre. Os métodos de instalação das válvulas de seleção de elevação são diferentes. De acordo com esse recurso, eles também podem ser subdivididos em válvulas de seleção de elevação vertical e válvulas de seleção de elevação horizontal. O primeiro é mais adequado para pipelines verticais, enquanto o último é comum em pipelines horizontais.

3. Válvula de retenção de fluxo axial

A válvula de retenção de fluxo axial é um tipo especial de válvula de retenção que se baseia na força do fluxo médio para empurrar o disco da válvula para se mover ao longo do eixo para obter um fechamento rápido. Essa válvula é amplamente utilizada em indústrias como petroquímicas, especialmente em algumas ocasiões que requerem resposta rápida, baixa perda de pressão e baixo ruído. É mais adequado para condições de trabalho severas.

4. Válvula de retenção da borboleta

Oválvula de retenção da borboletarecebeu o nome de seu disco de válvula de borboleta exclusiva. A válvula possui uma área de fluxo grande quando aberta, reduz a resistência ao fluido e possui uma estrutura simples, peso leve e instalação fácil. É amplamente utilizado em uma variedade de sistemas de controle de fluidos.

Os quatro acima são tipos mais comuns deVerifique as válvulas. Obviamente, existem outros tipos especiais de válvulas de seleção, como válvulas de seleção de compressão e válvulas de seleção de pipeline, que geralmente são projetadas de acordo com requisitos específicos de aplicação e podem atender melhor às necessidades de situações especiais.
