Quais são as classificações das válvulas do portão?

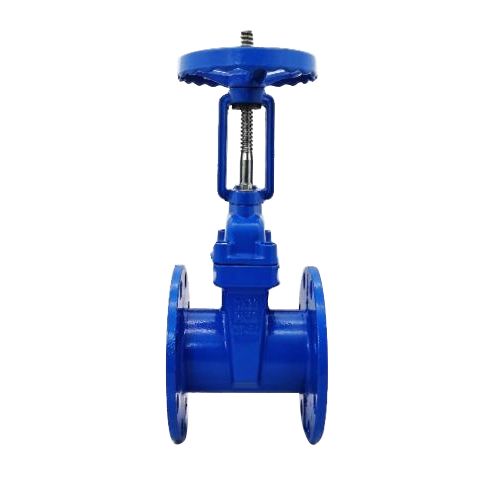

Se classificado por haste da válvula,válvulas de portãopode ser dividido em válvulas de portão do caule crescente e válvulas de portão de caule ocultas. A rosca trapezoidal da haste da válvula da válvula de caule ascendente é colocada fora do corpo da válvula, localizada na parte superior da haste da válvula. Ao girar a porca da haste da válvula, a haste da válvula aciona o disco da porta para subir e cair de forma síncrona para realizar a abertura e o fechamento da válvula. Como a porca da haste da válvula está fora da cavidade do corpo, é propícia à lubrificação e o estado de abertura e fechamento é intuitivo e óbvio, por isso é amplamente utilizado. No entanto, em ambientes agressivos, os roscas expostas da haste da válvula são suscetíveis a danos e corrosão e até afetam a operação.

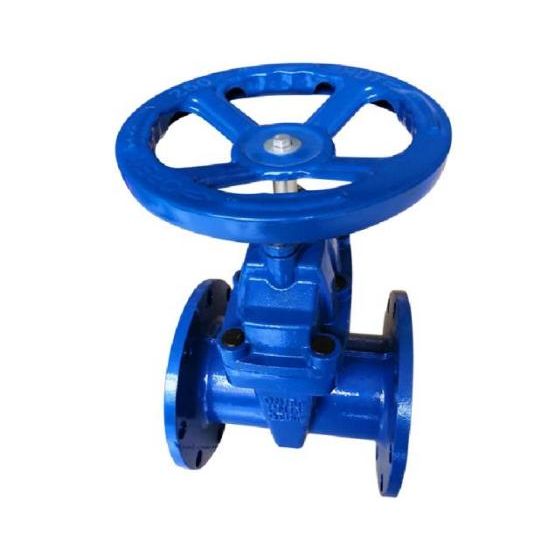

A válvula de porta de haste escondida também é chamada de válvula de porta de haste rotativa. A porca da haste da válvula é colocada dentro do corpo da válvula, em contato direto com o meio, e geralmente é fixado no disco da porta. A porca da haste da válvula aciona o disco do portão para se mover para cima e para baixo para completar a abertura e fechar a rotação da haste da válvula. Geralmente, há uma rosca trapezoidal na parte inferior da haste da válvula. Através da rosca na parte inferior da válvula e da ranhura da guia no disco da válvula, o movimento de rotação é convertido em movimento linear, ou seja, o torque de operação é convertido em impulso operacional. Como a rosca trapezoidal usada para a transmissão está localizada dentro do corpo da válvula, é suscetível à corrosão média e não pode ser lubrificada. O grau de abertura não pode ser observado diretamente e é necessário um dispositivo indicador.

Se classificado por estrutura,válvulas de portãopode ser dividido em dois tipos: válvulas de portão de cunha e válvulas de portão paralelas. A superfície de vedação da válvula de porta plana é paralela à linha central vertical, de modo que as superfícies de vedação no corpo da válvula e a placa da porta também são paralelas entre si. O tipo mais comum de válvula de porta é o tipo de disco duplo. Para fazer com que o corpo da válvula e a placa do portão tivessem um contato próximo entre as duas superfícies de vedação ao fechar, uma cunha de impulso dupla face é frequentemente usada entre as duas placas de porta. A maioria deles é usada em oleodutos de baixa pressão, como pequenos oleodutos. Também existem válvulas de portões paralelas com portões únicos, mas são raros.

A superfície de vedação da válvula da porta da cunha está em um certo ângulo na linha central vertical e é uma válvula de porta com duas superfícies de vedação em forma de cunha. O portão da válvula de gate de cunha está disponível em portões únicos e duplos. A vantagem do tipo de portão dupla é que o requisito de precisão do ângulo da superfície de vedação é baixo, a mudança de temperatura não é fácil de enfiar a porta e o desgaste da superfície de vedação pode ser compensado pela adição de juntas. A desvantagem é que a estrutura é complicada e é fácil manter mídia viscosa. Mais importante, a placa do portão é fácil de cair depois que os defletores superiores e inferiores foram corroídos por muitos anos.

Além disso, existem outras maneiras diferentes de classificação:

De acordo com diferentes padrões: válvula nacional de portão padrão, válvula de porta padrão americana, válvula de porta padrão alemã, válvula de porta padrão japonesa.

De acordo com o método de conexão: válvula da porta do flange, válvula de porta soldada, válvula de porta rosqueada (também dividida em rosca interna e rosca externa).

De acordo com o nível de pressão: válvula da porta de alta pressão, válvula de porta de pressão baixa (média).

De acordo com o método de direção: válvula de porta elétrica,válvula de portão pneumática, válvula de portão manual.

De acordo com a classificação do material: válvula de porta de aço inoxidável, válvula de porta de aço forjada, válvula de aço fundido, válvula de porta de aço carbono, válvula de ferro fundido, válvula de porta de cobre (também dividida na válvula da porta de bronze, válvula de porta de latão), válvula de porta de cerâmica, válvula de porta de plástico.
