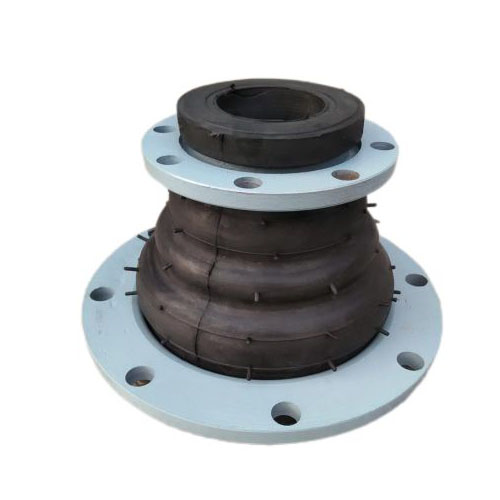

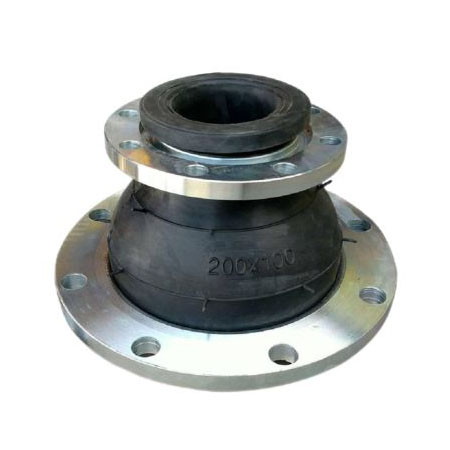

Junta cônica de borracha flexível
As juntas cônicas de borracha flexível são usadas principalmente para conectar e fazer a transição de tubos de diferentes diâmetros, ao mesmo tempo que fornecem amortecimento de vibração, redução de ruído e compensação de deslocamento. Como fabricante e fornecedor de junta cônica de borracha flexível FYL na China, otimizamos continuamente o projeto estrutural e os processos de fabricação, apoiamos a personalização OEM e ajudamos os clientes a controlar os custos de aquisição, garantindo ao mesmo tempo a qualidade.
Enviar consulta
Descrição do produto
A junta cônica de borracha flexível é uma junta de borracha cônica usada principalmente para conectar tubos de diferentes diâmetros. Absorve deslocamentos axiais, laterais e angulares através da deformação elástica do corpo de borracha, ao mesmo tempo que reduz vibrações e ruídos gerados durante a operação do equipamento.
Em salas de bombas, sistemas de ar condicionado ou redes de tubulação industrial, a junta cônica de borracha flexível pode reduzir a transmissão de tensão e melhorar a estabilidade do sistema.
Composição Estrutural
1. Estrutura corporal de borracha
Camada interna de borracha: resistente à corrosão e à mídia
Camada de reforço: Tecido de cordão de nylon enrolado em várias camadas
Camada externa de borracha: resistente ao envelhecimento e ao meio ambiente
2. Flange Metálico
Design de flange solto
Suporta vários padrões internacionais (ANSI/DIN/JIS/GB)
Materiais personalizáveis em aço carbono ou aço inoxidável
Especificação Técnica
|
Tipo |
JDX(DN50~300) |
JDX(DN350~600) |
Notas |
|---|---|---|---|
|
Pressão de trabalho MPa(kg·f/cm2) |
1,0(10) |
0,6(6) |
Especificação detalhada depende do pedido dos clientes |
|
Pressão de explosão MPa(kg·f/cm2) |
2,0(20) |
1,5(15) |
|
|
Grau de Vácuo KPa(mmHG) |
86,7(650) |
53,3(400) |
|
|
Temperatura de trabalho ℃ |
-15-115, Especial: -30-250 |
||
|
Meio de trabalho |
água, água do mar, vapor, óleo, ácido, álcali |
||
Recursos do produto
- Resolve o problema de conectar tubos de diferentes diâmetros
O design cônico é adequado para conectar tubos de diferentes diâmetros.
- Absorve vibrações e ruídos
O elastômero de borracha amortece efetivamente as vibrações geradas por bombas, compressores e outros equipamentos.
- Forte capacidade de compensação de deslocamento
Pode suportar deslocamentos axiais, laterais e angulares.
- Fácil instalação
O flange solto facilita o alinhamento e a instalação no local.
- Ampla faixa de temperatura aplicável
Tipo padrão: -15°C~120°C Tipo especial: -30°C~250°C e acima
Vantagens Técnicas
1. Controle de matéria-prima
Usamos matérias-primas de borracha que atendem aos padrões da indústria e realizamos testes em lote.
2. Estrutura reforçada multicamadas
A camada de reforço melhora a resistência à pressão e à fadiga.
3. Controle de precisão do molde
Garantindo a concentricidade da interface e o desempenho da vedação.
4. Teste de pressão
Cada lote de junta cônica de borracha flexível passa por testes de fábrica antes de sair da fábrica.
