Válvula de gaveta ANSI

FYL é um fabricante confiável de válvula gaveta ANSI na China, com uma gama completa de produtos e muitos estilos. Concentre-se em melhorar a qualidade, reduzir custos de produção e beneficiar os clientes. Estamos ansiosos para nos tornar seu parceiro e atendê-lo com sinceridade.

Enviar consulta

Descrição do produto

A válvula gaveta FYL ANSI foi projetada para serviços pesados, onde são necessárias queda mínima de pressão e fechamento bidirecional. Nosso projeto apresenta uma haste ascendente e uma cunha flexível, garantindo que a válvula gaveta ANSI permaneça funcional mesmo sob extrema expansão térmica ou tensão na tubulação.

Resumo das especificações técnicas

Padrões de Projeto: API 600, API 60D, ASME B16.34.
Faixa de tamanho: 2" a 48" (DN50 - DN1200).
Classificações de pressão: Classe 150, 300, 600, 900, 1500, 2500.
Conexões finais: Flangeadas (RF, RTJ), soldadas de topo (BW).
Funcionamento: Manual (Volante/Engrenagem), Atuador Elétrico, Pneumático.

Principais vantagens técnicas da válvula gaveta FYL ANSI

1. Tecnologia de vedação superior

As superfícies de vedação de nossa válvula gaveta ANSI são incrustadas com ligas duras de alta resistência (como Stellite). Isso garante que a válvula seja resistente ao desgaste e mantenha a vedação hermética mesmo após milhares de ciclos. A estrutura tipo cunha permite a “autolimpeza” durante a operação, evitando o acúmulo de detritos.
2. Design de cunha elástica adaptativa

Utilizamos uma estrutura de cunha elástica que compensa automaticamente a deformação do corpo da válvula causada por cargas anormais ou flutuações de temperatura. Isso evita o fenômeno de "cunha" comum em produtos inferiores, garantindo que a válvula gaveta ANSI funcione sempre sem problemas.
3. Vida útil e manutenção estendidas

A sede da válvula foi projetada para ser substituível, permitindo fácil manutenção no local sem substituir a unidade inteira. Nossa válvula gaveta ANSI utiliza materiais de embalagem de alta qualidade para evitar vazamentos na haste, atendendo aos mais rígidos padrões ambientais de emissão fugativa.

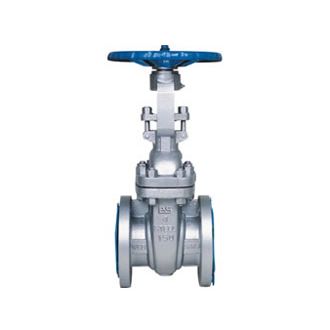

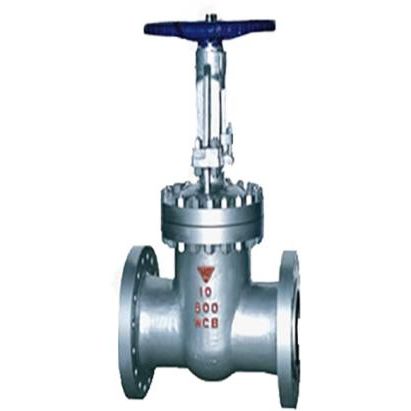

Foto de amostra

Material para peças principais

Nome da peça	Material
Corpo/Capô	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9
Cunha	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9
Tronco	F304	F304L	F316	F316L	2CR13	F304	F304	F304
Porca-caule	Bronze de alumínio
Embalagem	Grafite flexível
Gagando	Grafite flexível

150 (Lb) Dimensões principais da comissão (mm)

Classe (LB)	polegada	milímetros	L	D	D1	D2	b	z-Ød
150	2	50	178	152	120.5	92	19.1	4-Ø19
	3	80	203	190	152.5	127	23.9	4-Ø19
	4	100	229	229	190.5	157	23.9	8-Ø19
	6	150	267	279	241.5	216	25.4	8-Ø22
	8	200	292	343	298.5	270	28.5	8-Ø22
	10	250	330	406	362	324	30.2	12-Ø25
	12	300	356	483	432	381	31.8	12-Ø25
	14	350	381	533	476.5	413	35	12-Ø29
	16	400	406	597	539.5	470	36.6	16-Ø29
	18	450	432	635	578	533	39.7	16-Ø32
	20	500	457	698	635	584	42.9	20-Ø32
	24	600	508	813	749.5	692	47.7	20-Ø35
	30	750	610	985	914	857	74.5	28-Ø35
	36	900	711	1170	1086	1022	90.5	32-Ø41

300 (Lb) Dimensões de comissão principal (mm)

Classe (LB)	polegada	milímetros	L	D	D1	D2	b	z-Ød
300	2	50	216	165	127	92	22.3	8×Φ19
	3	80	283	210	168	127	28.5	8×Φ22
	4	100	305	254	200	157	31.8	8×Φ22
	6	150	403	318	270	216	36.6	12×Φ22
	8	200	419	381	330	270	41.3	12×Φ25
	10	250	457	444	387.5	324	47.7	16×Φ29
	12	300	502	521	451	381	50.8	16×Φ32
	14	350	762	584	514.5	413	54	20×Φ32
	16	400	838	648	571.5	470	57.2	20×Φ35
	18	450	914	711	628.5	533	60.4	24×Φ35
	20	500	991	775	686	584	63.5	24×Φ35
	24	600	1143	914	813	692	69.9	24×Φ41

600 (Lb) Dimensões principais da comissão (mm)

Classe (LB)	polegada	milímetros	L	D	D1	D2	b	z-Ød
600	2	50	292	165	127	92	25.4	8×Φ19
	3	80	356	210	168	127	31.8	8×Φ22
	4	100	432	273	216	157	38.1	8×Φ25
	6	150	559	356	292	216	47.7	12×Φ29
	8	200	600	419	349	270	55.6	12×Φ32
	10	250	787	508	432	324	63.5	16×Φ35
	12	300	838	559	489	381	66.7	20×Φ35
	14	350	889	603	527	413	69.9	20×Φ38
	16	400	991	686	603	470	76.2	20×Φ41
	18	450	1092	743	686	533	82.6	20×Φ45
	20	500	1194	813	743	584	88.9	24×Φ45
	24	600	1397	940	813	692	102	24×Φ51

Seleção e durabilidade de materiais

Entendemos que oVálvula de gaveta ANSIdeve resistir a ambientes agressivos. Nosso laboratório de materiais testa rigorosamente cada lote de peças fundidas.

Aço Carbono (WCB, WCC): Ideal para serviços padrão de petróleo e gás em alta temperatura.
Aço inoxidável (CF8, CF8M, CF3, CF3M): Melhor para processamento químico corrosivo e aplicações de qualidade alimentar.
Liga de Aço (WC6, WC9): Projetado especificamente para centrais térmicas de alta pressão.

Nossa excelência em fabricação e alcance global

Tecnologia Co. de Tianjin Fuyaolai, Ltd.é uma empresa abrangente que integra design, fabricação e vendas internacionais. Desde a nossa criação em 2010, temos nos concentrado em fornecer soluções robustas de controle de fluxo. Nossa fábrica evoluiu para um centro de alta eficiência onde produzimos mais de 50 séries e 600 produtos específicos.

Temos orgulho de nossosCapacidades OEM/ODM. Se você precisa de um padrãoVálvula de gaveta ANSIou uma solução personalizada para requisitos de pressão exclusivos, nossos técnicos estão disponíveis para projetar e fabricar de acordo com suas especificações exatas.

Perguntas frequentes (FAQ)

Q1: A válvula gaveta FYL ANSI pode lidar com aplicações de vapor?

Sim. Nossas válvulas projetadas com liga de aço WC6 ou WC9 são especificamente classificadas para vapor de alta temperatura em usinas termelétricas e caldeiras industriais.

Q2: Vocês fornecem relatórios de inspeção de terceiros?

Absolutamente. Apoiamos inspeções da BV, SGS e TUV para garantir que cada válvula gaveta ANSI atenda aos seus padrões de qualidade antes do envio.

Q3: Qual é o prazo de entrega para pedidos personalizados?

Para tamanhos padrão de válvula gaveta ANSI, mantemos um estoque saudável. Projetos OEM personalizados normalmente levam de 4 a 6 semanas desde a aprovação do projeto até a entrega.
